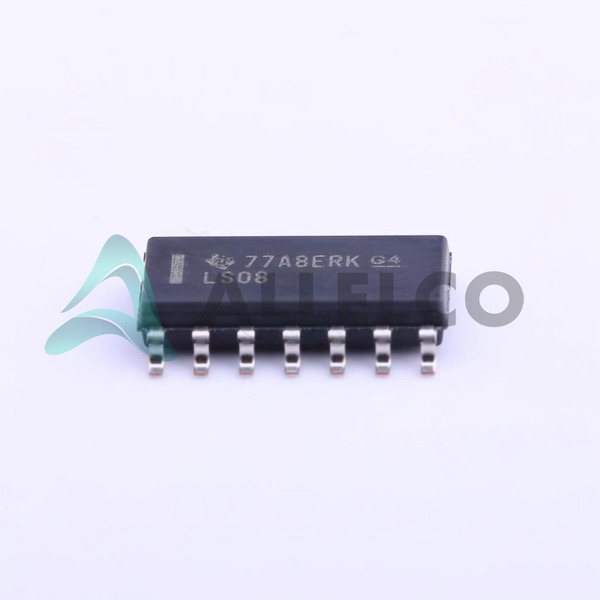

Número de pieza del fabricante
Sn74ls08dr
Fabricante
Instrumentos de Texas
Introducción
Un IC positivo y GATE de 2 entradas cuádruple diseñado para aplicaciones lógicas digitales.
Características del producto y rendimiento
Lógica y función
Integración cuádruple de 2 entradas
Operaciones de alta velocidad
Bajo consumo de energía
Adecuado para varios sistemas digitales
Ventajas de productos
Facilidad de uso con niveles lógicos estándar
Paquete de montaje de superficie confiable
Compatible con múltiples circuitos digitales
Parámetros técnicos clave
Tipo de lógica: y puerta
Número de circuitos: 4
Número de entradas: 2
Voltaje - Suministro: 4.75V ~ 5.25V
Corriente - salida alta, baja: 400 µA, 8 mA
Nivel lógico de entrada - Bajo: 0.8V
Nivel lógico de entrada - Alto: 2V
Retraso de propagación máxima @ V, Max CL: 20ns @ 5V, 15pf
Características de calidad y seguridad
Rango de temperatura de funcionamiento estándar de 0 ° C ~ 70 ° C
Certificado por los principales estándares de seguridad para componentes electrónicos
Compatibilidad
Compatible con una huella de 14-soica
Puede interactuar con los niveles de lógica estándar de TTL y CMOS
Áreas de aplicación
Electrónica digital
Sistemas informáticos
Sistemas integrados
Sistemas de control
Procesamiento de señal
Ciclo de vida del producto
Estado activo
Tecnología actual, que no se acerca a la interrupción
Soporte y reemplazos disponibles
Varias razones clave para elegir este producto
Altamente integrado con cuatro de 2 entradas y puertas
Parámetros operativos robustos para circuitos lógicos digitales
Producido por Texas Instruments, líder en soluciones de semiconductores
Adecuado para una amplia gama de temperaturas y condiciones de funcionamiento
Disponible en un paquete conveniente de cinta y carrete para ensamblaje automatizado
Mantiene un retraso de propagación rápida para aplicaciones de alta velocidad
