Número de pieza del fabricante

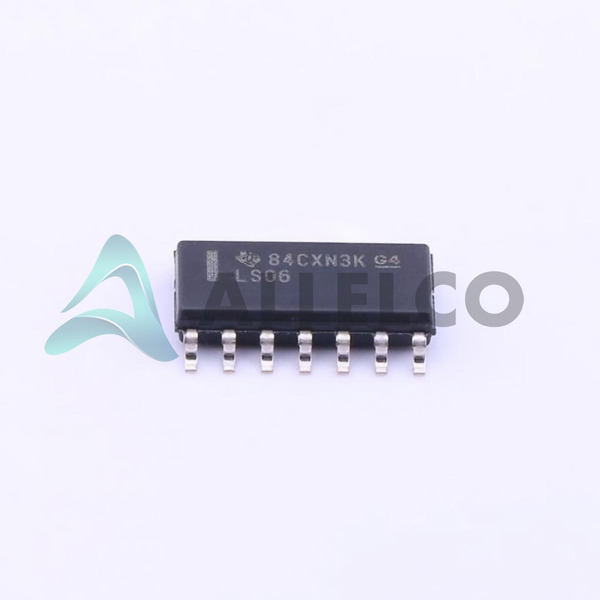

Sn74ls06dr
Fabricante
Instrumentos de Texas
Introducción
El SN74LS06DR es un inversor hexadecimal con salidas de colector abierta de alto voltaje diseñadas para interfaz con circuitos de alto nivel.
Características del producto y rendimiento
Seis puertas de inversor independientes
Salidas de colector abierto de alto voltaje
Conducción directa de cargas a altos voltajes adecuados para conductores de lámparas, controladores de retransmisión, etc.
Capaz de conducir cargas con un voltaje de suministro de hasta 30V
Ventajas de productos
Bajo consumo de energía debido a la tecnología 74LS
Adecuado para el almacenamiento en búfer y conducir cargas más pesadas que las salidas CMOS estándar
Compatible con circuitos integrados TTL estándar
Parámetros técnicos clave
Tipo lógico: inversor
Número de circuitos: 6
Número de entradas: 1 por circuito
Rango de suministro de voltaje: 4.75V a 5.25V
Salida de corriente alta, baja: no aplicable, 40 mA
Nivel lógico de entrada bajo: 0.8V
Nivel lógico de entrada alto: 2V
Retraso de propagación máxima: 20ns a 5V, 15pf de carga
Rango de temperatura de funcionamiento: 0 ° C a 70 ° C
Características de calidad y seguridad
Cumple con el estándar JEDEC no.7A
Construido con materiales de alto grado para confiabilidad sostenida
Compatibilidad
Capacidades de interfaz con sistemas de alto nivel debido al diseño de colección abierto
Tipo de montaje: soporte de superficie
Paquete de dispositivo de proveedor: 14-SOIC
Paquete / Caso: Compatible con un formato 14-SOIC
Áreas de aplicación
Sistemas de control industrial
Traducción y almacenamiento de nivel de nivel lógico
Conducción de relé
Circuitos de conducción de motor
Procesamiento de señal
Ciclo de vida del producto
Estado: Activo
Actualmente no está cerca de la interrupción
Las actualizaciones o los reemplazos generalmente están disponibles dentro de la línea de productos 74LS de Texas Instruments
Varias razones clave para elegir este producto
Operación confiable dentro de una amplia gama de condiciones ambientales
Adecuado para la interfaz con niveles de alto voltaje, ampliando las opciones de aplicación
Fácil integración debido al paquete SOIC estándar y la huella estándar de la industria
Apoyado por la reputación de Texas Instruments por su calidad y disponibilidad a largo plazo
El retraso de propagación rápida permite su uso en aplicaciones sensibles al tiempo
