CasaProductosCircuitos integrados (ICS)Logic-Gates e inversoresSN74HCT02N

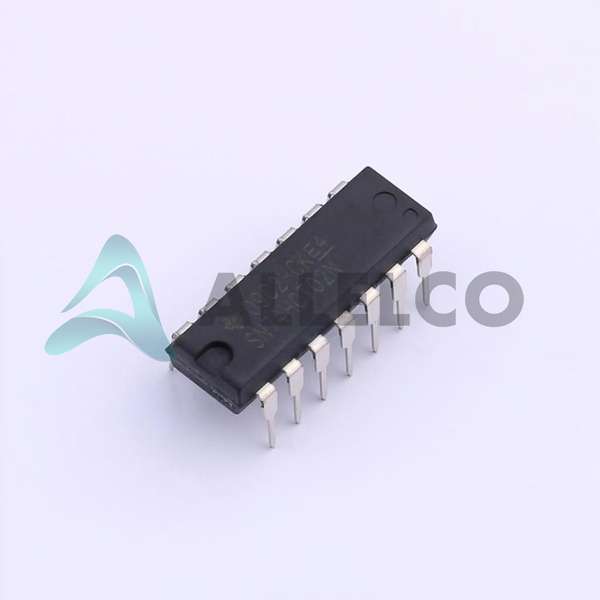

SN74HCT02N Image
SN74HCT02N Image - 1SN74HCT02N Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

SN74HCT02N - Texas Instruments

Fabricante Número de pieza
SN74HCT02N
Fabricante
Texas Instruments
Allelco Número de pieza
32D-SN74HCT02N
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC GATE NOR 4CH 2-INP 14DIP
Embalaje
14-PDIP
Ficha de datos
1.SN74HCT02N.pdf ...

Hoja de datos HTML

SN54HCT02, SN74HCT02.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 143950
  • Precio unitario: $0.345
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.345 $0.35
10+ $0.291 $2.91
25+ $0.267 $6.68
100+ $0.217 $21.70
500+ $0.203 $101.50
1000+ $0.196 $196.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas SN74HCT02N
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - SN74HCT02N con especificaciones similares a Texas Instruments - SN74HCT02N

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Suministro de voltaje 4.5V ~ 5.5V
Paquete del dispositivo 14-PDIP
Serie 74HCT
Paquete / Cubierta 14-DIP (0.300', 7.62mm)
Paquete Tube
Temperatura de funcionamiento -40°C ~ 85°C
Número de entradas 2
Número de circuitos 4
Atributo del producto Valor del atributo
Tipo de montaje Through Hole
Max retraso de propagación @ V, máx CL 18ns @ 5.5V, 50pF
Tipo de lógica NOR Gate
Nivel lógico de entrada - Bajo 0.8V
Nivel lógico de entrada - alto 2V
Caracteristicas -
Corriente - Reposo (Máx) 2 µA
Actual - salida alta, bajo 4mA, 4mA
Número de producto base 74HCT02

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

SN74HCT02N

Fabricante

Instrumentos de Texas

Introducción

Cuadruple de 2 entradas ni puerta

Parte de la serie 74HCT de dispositivos lógicos CMOS

Características del producto y rendimiento

4 Independent Nor Gates en un solo paquete

Lógica CMOS de alta velocidad

Operar de 4.5V a 5.5V de suministro

Bajo consumo de energía

Retraso de propagación de 18ns (Max)

Capacidad de accionamiento de salida de 4 mA (alta y baja)

Operar en un amplio rango de temperatura de -40 ° C a +85 ° C

Ventajas del producto

Diseño compacto con 4 puertas independientes

Operación de alta velocidad y de baja potencia

Voltaje de funcionamiento amplio y rango de temperatura

Parámetros técnicos clave

Número de entradas: 2

Número de circuitos: 4

Voltaje de suministro: 4.5V a 5.5V

Niveles lógicas de entrada: bajos (0.8V), altos (2V)

Corriente de salida: 4MA (alto y bajo)

Retraso de propagación: 18ns (Max)

Características de calidad y seguridad

ROHS3 Cumplante

Paquete de 14 PDIP para montaje en agujeros

Compatibilidad

Parte de la serie 74HCT de dispositivos lógicos CMOS

Áreas de aplicación

Circuitos lógicos digitales

Aplicaciones de control e interfaz

Sistemas integrados

Ciclo de vida del producto

Este producto es una parte activa y ampliamente disponible en la serie 74HCT

Las opciones de reemplazo o actualización están disponibles en Texas Instruments

Razones clave para elegir este producto

Diseño compacto de 4 puertas en un solo paquete

Operación de alta velocidad y de baja potencia

Voltaje de funcionamiento amplio y rango de temperatura

Construcción confiable y compatible con ROHS

Fácilmente disponible y compatible con Texas Instruments

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments SN74HCT02N

Atributo del producto SN74HCT02N BQ501210RGCR
Número de pieza SN74HCT02N BQ501210RGCR
Fabricante Texas Instruments Texas Instruments
Corriente - Reposo (Máx) 2 µA -
Paquete Tube Tape & Reel (TR)
Nivel lógico de entrada - Bajo 0.8V -
Número de circuitos 4 -
Número de entradas 2 -
Paquete del dispositivo 14-PDIP 64-VQFN (9x9)
Temperatura de funcionamiento -40°C ~ 85°C -40°C ~ 85°C
Número de producto base 74HCT02 BQ501210
Max retraso de propagación @ V, máx CL 18ns @ 5.5V, 50pF -
Paquete / Cubierta 14-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Nivel lógico de entrada - alto 2V -
Actual - salida alta, bajo 4mA, 4mA -
Suministro de voltaje 4.5V ~ 5.5V 3V ~ 3.6V
Serie 74HCT -
Tipo de lógica NOR Gate -
Caracteristicas - -
Tipo de montaje Through Hole Surface Mount

SN74HCT02N Hoja de datos PDF

Descargue las hojas de datos PDF SN74HCT02N y la documentación Texas Instruments para SN74HCT02N - Texas Instruments.

Hoja de datos HTML
SN54HCT02, SN74HCT02.pdf
Diseño/especificación de PCN
Material Set 30/Mar/2017.pdf SNx4HCTxx 24/Oct/2022.pdf
