Número de pieza del fabricante
Sn74hcs00pwr
Fabricante
Instrumentos de Texas
Introducción

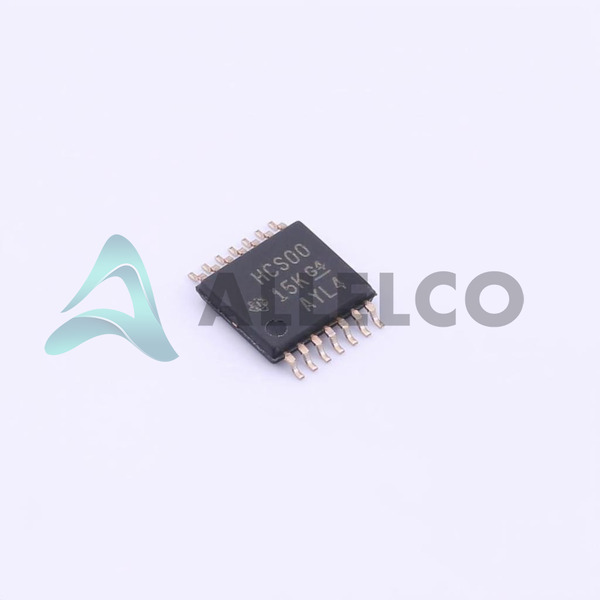

El SN74HCS00PWR es una puerta NAND Quad 2 de entrada de la serie 74HCS que incorpora entradas Schmitt-Trigger diseñadas para una inmunidad de ruido mejorada y salidas estables, ubicadas en un paquete de 14 TSOP.
Características del producto y rendimiento
Cuatro puertas lógicas NAND de 2 entradas con entradas Schmitt-Trigger
El voltaje de suministro rango de 2 V a 6V
Corriente inactiva baja: 2 µA Max
Corriente de salida alta/baja: 7.8MA
Nivel lógico de entrada bajo de 1V a 3V
Nivel lógico de entrada alto de 1.5V a 4.2V
Retraso de propagación máxima de 12ns a 6V, 50pf de carga
Ventajas de productos
Inmunidad de alta ruido debido a las entradas de Schmitt Trigger
Opera en una amplia gama de voltajes de entrada para una mayor versatilidad
La corriente inactiva extremadamente baja ayuda a minimizar el uso de energía
Parámetros técnicos clave
Corriente inactiva (máx): 2 µA
Corriente de salida (alta, baja): 7.8MA
Nivel lógico de entrada (bajo): 1V ~ 3V
Nivel lógico de entrada (alto): 1.5V ~ 4.2V
Retraso de propagación: 12ns @ 6V, 50pf
Rango de temperatura de funcionamiento: -40 ° C ~ 125 ° C
Características de calidad y seguridad
Rendimiento estable en un amplio rango de temperatura operativa
Paquete robusto de montaje en superficie (14-TSOP)
Compatibilidad
Compatible con varios tipos de circuitos digitales que requieren la lógica de NAND GATE
Áreas de aplicación
Electrónica de consumo
Automatización industrial
Telecomunicaciones
Proceso de datos
Ciclo de vida del producto
Actualmente activo sin un plan inmediato para la interrupción
Disponibilidad de reemplazos y actualizaciones garantizadas por el soporte de productos en curso de Texas Instruments
Varias razones clave para elegir este producto
La inmunidad de ruido excepcional mejora la confiabilidad en entornos eléctricamente ruidosos
El voltaje de suministro flexible y el bajo consumo de energía lo hacen adecuado para aplicaciones impulsadas por la batería
Calificación de corriente de alta salida amplía la usabilidad en cargas conectadas
El amplio rango de temperatura de funcionamiento garantiza el rendimiento en condiciones extremas
Apoyado y mantenido activamente por Texas Instruments, asegurando la disponibilidad y apoyo a largo plazo
