Número de pieza del fabricante

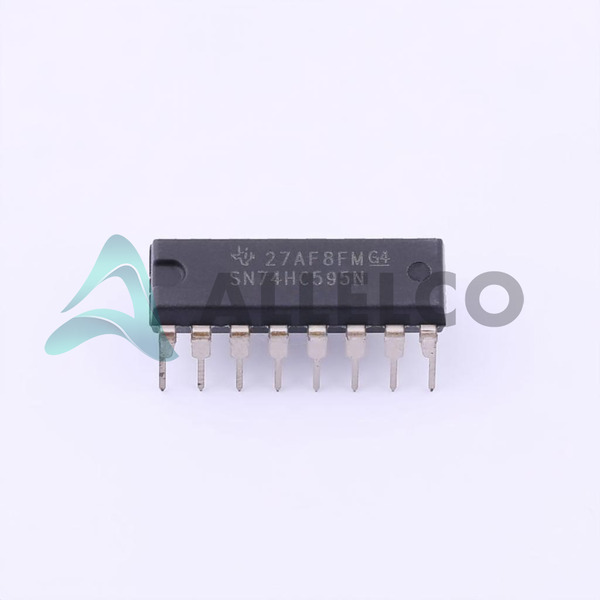

Sn74hc595n
Fabricante
Instrumentos de Texas
Introducción
SN74HC595N es un circuito integrado que funciona como un registro de cambio de 8 bits con los pestillos de salida.
Características del producto y rendimiento
Cambio de serie de 8 bits, serie o paralelo con pestillos de salida
Registro de almacenamiento de 3 estados
Las salidas de 3 estados de alta corriente pueden conducir hasta 15 cargas LSTTL
Bajo consumo de energía
80 µA Max ICC
Ventajas de productos
Compatible con múltiples microcontroladores
Se pueden cascadear registros adicionales por longitudes de palabras más largas
Facilidad de expansión con salidas en serie y paralelas
Interfaz directa con SPI o buses de microcontroladores
Parámetros técnicos clave
Familia lógica: 74HC
Tipo de lógica: Registro de cambio
Número de elementos: 1
Bits por elemento: 8
Tipo de salida: Tri-State
Rango de suministro de voltaje: 2V a 6V
Características de calidad y seguridad
Cumple con el estándar JEDEC no.7A
Asegura la alta inmunidad de ruido y la disipación de baja potencia
Temperatura de operación de grado industrial de -40 ° C a 85 ° C
Compatibilidad
Compatible con los niveles lógicos TTL
Áreas de aplicación
Pantallas LED
Instrumentación digital
Procesadores/controladores
Sistemas de adquisición de datos
Sistemas de comunicación
Ciclo de vida del producto
Estado: Activo
Disponibilidad a largo plazo, sin riesgo inmediato de interrupción
Varias razones clave para elegir este producto
Versátil para usar en múltiples aplicaciones lógicas
Admite la comunicación en serie y paralela para una fácil expansión
Rango de temperatura robusto adecuado para entornos industriales
La reputación de Texas Instruments para componentes confiables y de alta calidad
Proporciona soluciones de alta eficiencia para tareas de manejo de datos digitales y almacenamiento en búfer
