Número de pieza del fabricante
Sn74hc03pwr
Fabricante
Instrumentos de Texas
Introducción

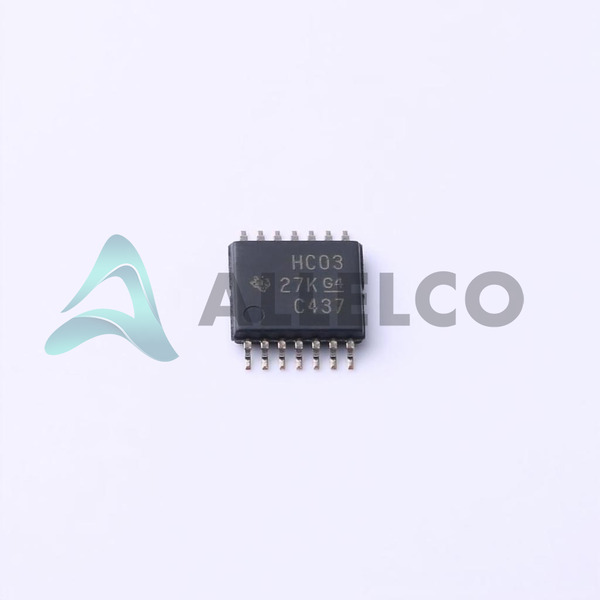

El SN74HC03PWR es una puerta NAND de 2 entradas cuádruple con salidas de drenaje abiertas, diseñada para usar en la activación y conmutación de nivel lógico.
Características del producto y rendimiento
Tipo de puerta lógica: NAND
Número de circuitos: 4
Número de entradas por puerta: 2
Configuración de salida: Abrir drenaje
Rango de suministro de voltaje: 2V a 6V
Corriente inactiva: máximo 2 µA
Corriente de salida alta/baja: 0 mA, 5.2MA
Nivel lógico de entrada - Bajo: 0.5V a 1.8V
Nivel lógico de entrada - alto: 1.5V a 4.2V
Retraso de propagación máxima: 23ns a 6V, 50pf
Rango de temperatura de funcionamiento: -40 ° C a 85 ° C
Dispositivo de montaje en superficie
Paquete: 14-TSOP
Ventajas de productos
Inmunidad de alto ruido
Retrasos de propagación equilibrada
Amplio rango de voltaje de funcionamiento compatible con múltiples familias lógicas
Bajo consumo de energía
Compacto de 14-TSOP Embalaje ahorra espacio de tablero
Parámetros técnicos clave
Voltaje - Suministro: 2V a 6V
Corriente - Obliescent (Max): 2 µA
Retraso de propagación máxima @ V, Max CL: 23ns @ 6V, 50pf
Nivel lógico de entrada - Bajo: 0.5V a 1.8V
Nivel lógico de entrada - alto: 1.5V a 4.2V
Temperatura de funcionamiento: -40 ° C a 85 ° C
Características de calidad y seguridad
Rendimiento robusto de enganche contra una oleada de alto voltaje
La corriente de inquilina baja conserva energía para aplicaciones con batería
Cumplimiento de los estándares de ROHS que indican ausencia de sustancias peligrosas
Compatibilidad
Compatible con los niveles de lógica TTL y CMOS
Puede interactuar con otras familias lógicas utilizando el cambio de nivel apropiado
Áreas de aplicación
Telecomunicaciones
Electrónica de consumo
Sistemas de control industrial
Proceso de datos
Sistemas integrados
Ciclo de vida del producto
Estado: Activo
No hay indicios de interrupción, reemplazos o actualizaciones en el momento del límite de conocimiento.
Varias razones clave para elegir este producto
Soporte para una amplia gama de voltajes de suministro, asegurando la versatilidad en diferentes entornos de energía
Bajo consumo de energía ideal para aplicaciones sensibles a la energía
Altamente confiable con bajos retrasos de propagación para conmutación rápida
Factor de forma compacta que facilita la integración en diseños con restricciones espaciales
Fabricante comprobado con reputación de calidad y robustez en la tecnología de semiconductores
