Número de pieza del fabricante

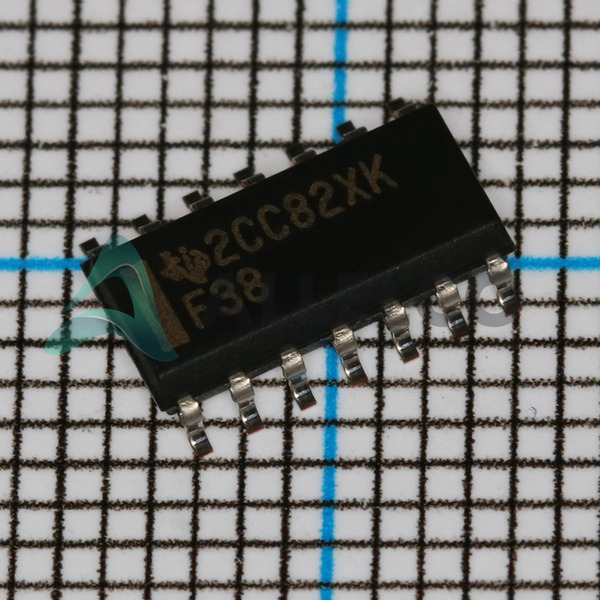

SN74F38DR
Fabricante
Instrumentos de Texas
Introducción
Circuito integrado con cuatro puertas NAND de 2 entradas con salidas de colector abierto
Características del producto y rendimiento
Tipo lógico: puerta NAND
Número de circuitos: 4
Características: Open salidas de colección
Número de entradas por puerta: 2
Retraso de propagación rápida
Rango de voltaje de funcionamiento amplio
Compatible con salidas TTL
Ventajas de productos
Capacidad de sumidero de alta corriente
Múltiples puertas en un solo paquete aumenta la eficiencia
Adecuado para funciones de cable y lógica
Diseñado para tiempos de configuración y retención mínimos
Parámetros técnicos clave
Suministro de voltaje: 4.5V ~ 5.5V
Salida de corriente alta, baja: -, 64mA
Nivel lógico de entrada bajo (VIL): 0.8V
Nivel lógico de entrada alto (VIH): 2V
Retraso de propagación máxima @ V, Max CL: 12.5ns @ 5V, 50pf
Rango de temperatura de funcionamiento: 0 ° C ~ 70 ° C
Características de calidad y seguridad
Paquete robusto de montaje de superficie soic-14
Cumple con los estándares de la industria de calidad y seguridad
Compatibilidad
Compatible con entradas y salidas de nivel TTL
Integración perfecta con otros dispositivos lógicos de la serie 74
Áreas de aplicación
Sistemas industriales y lógicos
Equipo de comunicación
Proceso de datos
Sistemas de control
Ciclo de vida del producto
Estado del producto: activo
Sin indicación de interrupción
Soporte continuo y disponibilidad de piezas probablemente
Varias razones clave para elegir este producto
Producido por Texas Instruments, líder en diseño de semiconductores
Rendimiento de la puerta lógica confiable con capacidades de conmutación rápida
Adecuado para una variedad de aplicaciones lógicas que requieren salidas de colector abierto
Fácilmente disponible en un paquete conveniente de montaje en superficie para la fabricación moderna de PCB
Compromiso de Texas Instruments con la longevidad y el apoyo del producto
