Número de pieza del fabricante

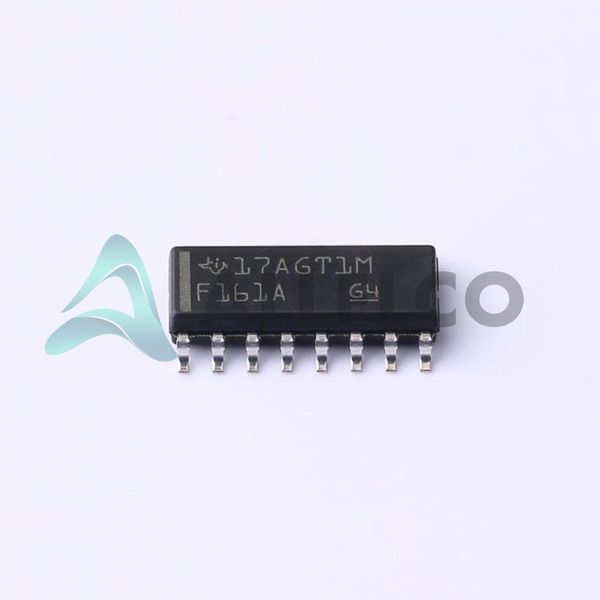

Sn74f161adr
Fabricante
Instrumentos de Texas
Introducción
El SN74F161AdR de Texas Instruments es un contador binario de alta velocidad de 4 bits diseñado para su uso en sistemas digitales sofisticados.
Características del producto y rendimiento
Operación de conteo síncrono para un sincronización precisa
Reinicio asíncrono para volver rápidamente al estado cero
Modo de conteo para operaciones incrementales
Capaz de manejar tasas de conteo de hasta 100 MHz para aplicaciones de alta velocidad
Disparador de borde positivo para un conteo confiable en señales de borde ascendente
El voltaje de funcionamiento amplio varía de 4.5 V a 5.5 V
Ventajas de productos
Asegura un conteo preciso y rápido en los circuitos digitales
Flexible para su uso en una variedad de aplicaciones de conteo de alta velocidad
Alta confiabilidad con la calidad de fabricación de Texas Instruments
Fácil integración en circuitos debido al embalaje de montaje en superficie
Parámetros técnicos clave
Tipo lógico: mostrador binario
Dirección: arriba
Número de elementos: 1
Número de bits por elemento: 4
Restablecer: asíncrono
Tiempo: sincrónico
Tasa de conteo: 100 MHz
Tipo de gatillo: borde positivo
Suministro de voltaje: 4.5 V ~ 5.5 V
Temperatura de funcionamiento: 0 ° C ~ 70 ° C
Tipo de montaje: soporte de superficie
Paquete / Caso: 16-SOIC
Características de calidad y seguridad
Fabricado por Texas Instruments, asegurando altos estándares de calidad y confiabilidad
Diseñado para una amplia gama de temperaturas de funcionamiento para su uso en varios entornos
Compatibilidad
Compatible con varios sistemas digitales que requieren un conteo de alta velocidad, gracias a su voltaje de suministro estándar y requisitos de nivel de lógica.
Áreas de aplicación
Relojes y temporizadores digitales
Contadores de frecuencia
Sistemas digitales que requieren tiempo y control precisos
Dispositivos de cálculo de alta velocidad
Ciclo de vida del producto
El estado del producto está activo, lo que indica una producción y disponibilidad continuas.
No hay indicios de interrupción a la altura, garantizar la disponibilidad a largo plazo para los nuevos diseños y el mantenimiento de los sistemas existentes.
Varias razones clave para elegir este producto
Rendimiento de alta velocidad adecuado para aplicaciones exigentes
Operación confiable asegurada por la calidad de Texas Instruments
Flexibilidad en uso en una amplia gama de tareas de conteo digital
Fácil de integrar en sistemas con tecnología de montaje en superficie
Soporte y disponibilidad de productos en curso de Texas Instruments
