Número de pieza del fabricante

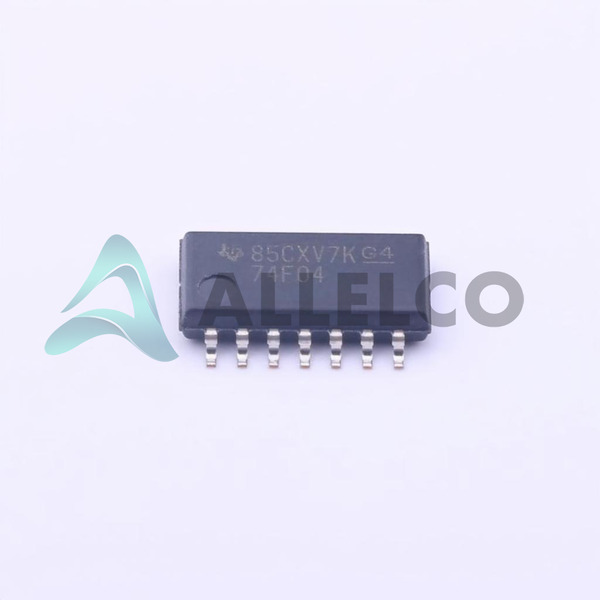

Sn74f04nsr
Fabricante
Instrumentos de Texas
Introducción
El SN74F04NSR es parte de la serie 74F de puertas e inversores lógicos de Texas Instruments, optimizado para operaciones de mayor velocidad sobre circuitos integrados estándar.
Características del producto y rendimiento
Contiene seis inversores independientes
Diseñado para voltajes de suministro de 4.5V a 5.5V
Corriente inactiva baja de 4.3 mA máximo
Las salidas pueden manejar corrientes de 1 mA de alto y 20 mA de baja
Funciona con niveles lógicos de entrada: bajos a 0.8V y alto a 2V
Retraso de propagación rápida de 5ns a 5V con una carga de 50pf
Ventajas de productos
Procesamiento de señal rápida debido a un bajo retraso de propagación
Inmunidad de alta ruido con niveles lógicas de entrada definidos
Optimizado para un consumo de energía mínimo durante la operación
Parámetros técnicos clave
Tipo lógico: inversor
Número de circuitos: 6
Número de entradas: 1 por circuito
Suministro de voltaje: 4.5V a 5.5V
Quiescent actual (max): 4.3 mA
Salida de corriente alta, baja: 1 mapa, 20 mA
Nivel lógico de entrada bajo: 0.8V
Nivel lógico de entrada alto: 2V
Retraso de propagación máxima @ V, Max CL: 5NS a 5V con carga de 50pf
Temperatura de funcionamiento: 0 ° C a 70 ° C
Características de calidad y seguridad
Probado rigurosamente para un rendimiento estable y confiable
Adherencia a los estrictos estándares de control de calidad de Texas Instruments
Compatibilidad
Dispositivo de montaje en superficie compatible con una huella de paquetes de 14 sóicos
Se ajusta a configuraciones estandarizadas de hardware de 14-soica (0.209 ", ancho de 5.30 mm)
Áreas de aplicación
Informática de alta velocidad
Equipo de procesamiento de datos
Necesidades de inversión de señal en interfaces de comunicación
Circuitos de tiempo
Ciclo de vida del producto
Estado del producto: activo
Sin riesgo inmediato de interrupción
Opciones de reemplazo o actualización futuras probablemente disponibles debido al estado de línea de productos estándar
Varias razones clave para elegir este producto
Confiabilidad y rendimiento comprobados de Texas Instruments
Adecuado para aplicaciones lógicas de alta velocidad con retraso de propagación mínima
Operación de eficiencia energética con un sorteo de corriente inactiva baja
Amplia compatibilidad con la tecnología estándar de montaje en superficie
El ciclo de vida activo del producto garantiza un soporte y disponibilidad continuos
Adecuado para una variedad de aplicaciones de inversión lógica en temperaturas de grado comercial e industrial
