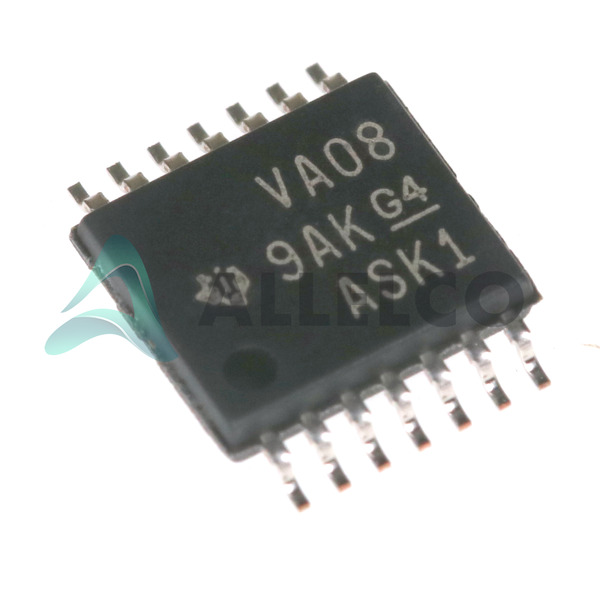

Número de pieza del fabricante
Sn74alvc08pwr
Fabricante
Instrumentos de Texas
Introducción
Cuadruple de 2 entradas y compuerta de lógica IC de la serie 74Alvc
Características del producto y rendimiento
Cuatro de puertas y puertas de 2 entradas independientes
Baja corriente inactiva de 10 µA
Corriente de salida alta de 24 mA tanto alta como baja
Soporte para un amplio rango de voltaje, 1.65V a 3.6V
Retraso de propagación rápida, máximo 2.9ns a 3.3V con carga de 50 pf
Rango operativo a través de temperatura, -40 ° C a 85 ° C
Paquete de Surface Mount 14-TSOP para diseño compacto de PCB
Ventajas de productos
Reducción de consumo de energía con corriente de inquilina baja
Operación de alta velocidad con propagación de señal rápida
Múltiples puertas en un solo paquete para la utilización eficiente del espacio PCB
Parámetros técnicos clave
Número de circuitos: 4
Número de entradas por puerta: 2
Rango de suministro de voltaje: 1.65V a 3.6V
Retraso de propagación máxima: 2.9ns @ 3.3V, 50pf
Rango de temperatura de funcionamiento: -40 ° C a 85 ° C
Características de calidad y seguridad
Cumplimiento de los estándares de ROHS
Confiabilidad garantizada para rangos de temperatura industrial
Compatibilidad
Compatible con otros dispositivos lógicos de 3.3V y 1.8V dentro de la familia 74Alvc
Diseño de montaje en superficie compatible con tecnologías PCB comunes
Áreas de aplicación
Computación
Networking
Procesamiento de señal
Electrónica de consumo
Ciclo de vida del producto
Producto activo con soporte de fabricante en curso
No hay indicios de cerca del final de la vida
Opciones de reemplazo y actualización disponibles
Varias razones clave para elegir este producto
El bajo consumo de energía lo hace ideal para dispositivos que funcionan con baterías
Capacidades de conmutación rápida beneficiosas para sistemas de alta velocidad y procesamiento de señales
Factor de forma compacta que permite la integración de alta densidad
Rendimiento robusto en un amplio rango de temperatura operativa
Viene en envasado estándar adecuado para procesos automatizados de ensamblaje de PCB
Compatibilidad de nivel lógico confiable con sistemas de voltaje mixto
