Número de pieza del fabricante

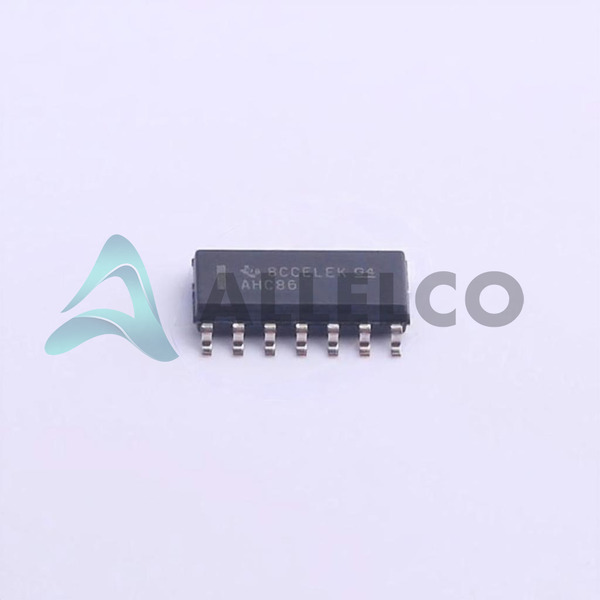

SN74AHC86DR
Fabricante
Instrumentos de Texas
Introducción
El SN74AHC86DR es parte de la serie 74AHC, diseñada como una puerta exclusiva o (XOR) cuadrúpla de 2 entradas, optimizada para el rango de voltaje operativo de 2 V a 5.5V.
Características del producto y rendimiento
Puerta exclusiva o lógica de 2 entradas cuádrupas
Optimizado para voltaje operativo de 2V a 5.5V
Corriente inactiva baja de 2 µA máximo
Alta corriente de salida de 8 mA para estados altos y bajos
Las entradas aceptan voltajes de hasta 5.5V
Nivel lógico de entrada baja de 0.5V a 1.65V
Nivel de lógica de entrada alta de 1.5V a 3.85V
Retraso de propagación rápida: 8.8ns a 5V de voltaje de suministro y carga de 50 pf
Funciona en un amplio rango de temperatura de -40 ° C a 125 ° C
Surface Mount 14-Soic para facilitar la integración de PCB
Ventajas de productos
Admite operaciones de bajo voltaje y baja potencia
Niveles de voltaje de entrada flexible para una interfaz más fácil con otros niveles lógicos
Operación de alta velocidad adecuada para sistemas lógicos rápidos
Amplio rango de temperatura de funcionamiento para su uso en entornos hostiles
Parámetros técnicos clave
Voltaje de suministro: 2V a 5.5V
Corriente inactiva: 2 µA Max
Corriente de salida: 8 mA de alto, 8 mA bajo
Retraso de propagación máxima @ V, Max CL: 8.8ns @ 5V, 50pf
Temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
Fabricado por Texas Instruments, asegurando la confiabilidad y la alta calidad
Cumple con los estándares de la industria para la seguridad y el rendimiento
Compatibilidad
Compatible con otras puertas lógicas y componentes digitales que operan en el rango de 2V a 5.5V
Áreas de aplicación
Procesamiento de señal digital
Circuitos de procesamiento de datos de alta velocidad
Dispositivos informáticos
Electrónica de consumo
Sistemas de comunicación
Ciclo de vida del producto
Estado: Activo
Actualmente no figuran para la interrupción, y los reemplazos o actualizaciones están disponibles
Varias razones clave para elegir este producto
Confiabilidad y garantía de calidad de Texas Instruments
Operación de alta velocidad para aplicaciones lógicas críticas
Bajo consumo de energía adecuado para dispositivos operados por baterías
Amplio rango de temperatura de funcionamiento para versatilidad en entornos de aplicación
Fácil de integrar con los sistemas digitales existentes debido al empaque SOIC estándar
