Número de pieza del fabricante

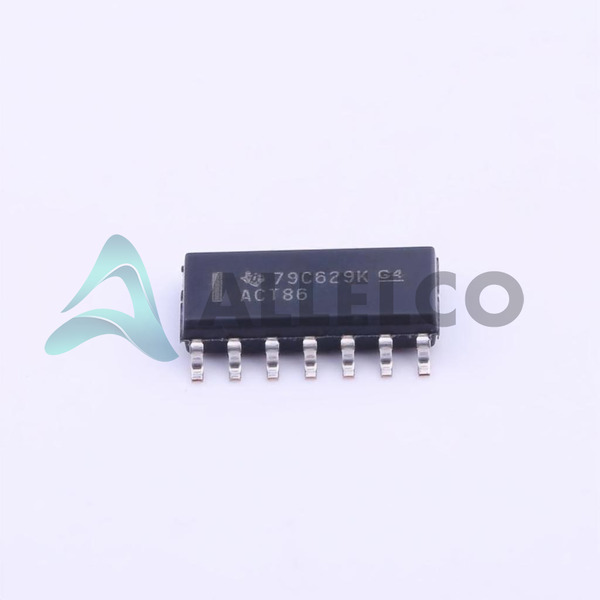

Sn74act86dr
Fabricante
Instrumentos de Texas
Introducción
Puerta lógica de circuito integrado (IC)
Exclusiva o (xor) función de puerta
Características del producto y rendimiento
Puerta Xor de quad 2 de entrada
Lógica CMOS de alta velocidad
Bajo consumo de energía
Retraso de propagación de 9.5ns a 5V, 50pf carga capacitiva
Ventajas de productos
Operaciones lógicas booleanas eficientes
Diseño compacto para aplicaciones limitadas en el espacio
Tecnología CMOS confiable
Parámetros técnicos clave
2 entradas por puerta, 4 puertas en total
Voltaje de suministro de 5V a 5.5V
-40 ° C a 85 ° C Rango de temperatura de funcionamiento
Corriente de salida máxima de 24 mA, alta y baja
Características de calidad y seguridad
ROHS3 Cumplante
Paquete de montaje en superficie 14-soico
Compatibilidad
Adecuado para su uso en una variedad de circuitos lógicos digitales
Áreas de aplicación
Electrónica digital
Sistemas informáticos
Automatización industrial
Equipo de telecomunicaciones
Ciclo de vida del producto
Producto activo, que no está cerca de la interrupción
Reemplazos y actualizaciones disponibles en Texas Instruments
Razones clave para elegir
Puertas lógicas XOR de alto rendimiento
Bajo consumo de energía
Amplio rango de temperatura de funcionamiento
Paquete de montaje en superficie compacto
Cumplimiento de ROHS3 para la seguridad ambiental
