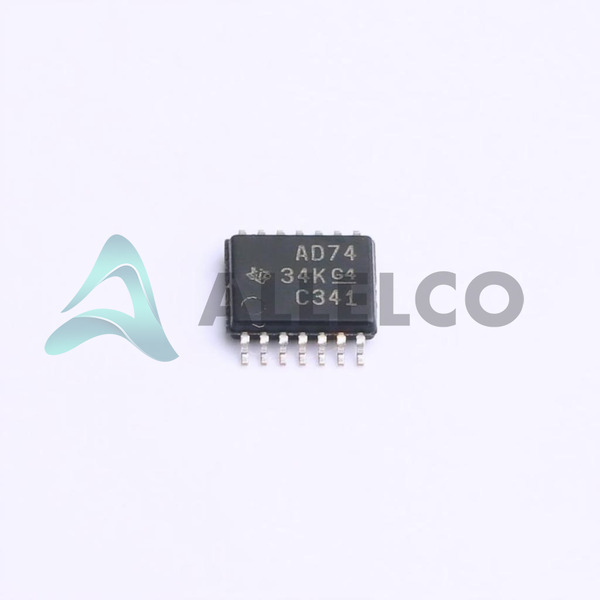

Número de pieza del fabricante
Sn74act74pwr
Fabricante
Instrumentos de Texas
Introducción
El SN74ACT74PWR es parte de la serie 74ACT de Texas Instruments, diseñada para operaciones lógicas y procesamiento de señales con chanclas duales de tipo D, con funciones establecidas y reiniciadas.
Características del producto y rendimiento
Flip Flip Dual de tipo D con funcionalidad establecida y restablecimiento
Salidas complementarias
Soporte de alta frecuencia de reloj hasta 210 MHz
Bajo retraso de propagación: 11ns a 5V, 50pf
Activado por el borde positivo
Salida de alta corriente: 24 mA (niveles altos y bajos)
Corriente inactiva baja: 2 µA
Capacitancia de entrada baja: 3 pf
Compatible con voltajes de suministro de 4.5V a 5.5V
Operativo en un rango de temperatura de -40 ° C a 85 ° C
Ventajas de productos
Rendimiento de alta velocidad adecuado para aplicaciones sensibles a la frecuencia
El diseño de la energía eficiente asegura un consumo de energía mínimo en modo de espera
Paquete TSSOP compacto adecuado para la tecnología de montaje en superficie, que permite el diseño de PCB de alta densidad
El rango de temperatura robusto garantiza la operación en diversos entornos
Parámetros técnicos clave
Frecuencia de reloj: 210 MHz
Retraso de propagación máxima: 11ns @ 5V, 50pf
Corriente de salida: 24 mA de alto/bajo
Voltaje de suministro: 4.5V ~ 5.5V
Corriente inactiva (IQ): 2 µA
Capacitancia de entrada: 3 pf
Temperatura de funcionamiento: -40 ° C ~ 85 ° C
Paquete: 14-TSOP
Características de calidad y seguridad
Cumplimiento de los estándares internacionales para componentes electrónicos
Control y pruebas de calidad rigurosos de los instrumentos de Texas
Compatibilidad
Interfaz con TTL, CMOS y otras familias lógicas dentro de su rango de voltaje
Adecuado para su uso en sistemas que requieren capacidades de accionamiento de nivel TTL
Áreas de aplicación
Sistemas de almacenamiento y recuperación de datos
División de frecuencia y aplicaciones de conteo
Sincronización de señal y almacenamiento de estado
Electrónica de consumo
Dispositivos informáticos
Sistemas de comunicación
Ciclo de vida del producto
Actualmente en estado activo
Sin aviso de interrupción inmediata, asegurando la disponibilidad del producto para nuevos diseños
Los reemplazos o actualizaciones se pueden obtener de la misma serie de 74act para diseños de prueba futura
Varias razones clave para elegir este producto
Operación de alta velocidad Maximización del rendimiento del sistema
Consumo de baja potencia para diseños de eficiencia energética
Altamente confiable en un amplio rango de temperatura de funcionamiento
Paquete compacto y versátil que admite aplicaciones modernas y limitadas por el espacio
Respaldado por la reputación de la calidad y el soporte de Texas Instruments
