Número de pieza del fabricante
Sn65als176dr
Fabricante
Instrumentos de Texas
Introducción

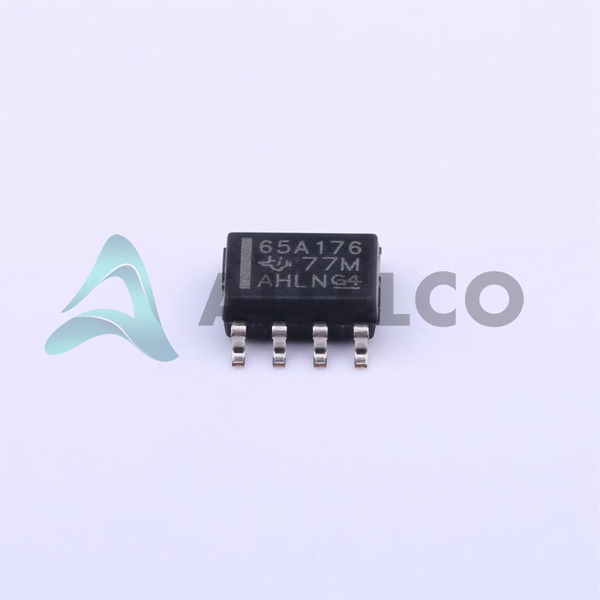

El SN65Als176DR es un transceptor de bus diferencial diseñado para la comunicación de datos bidireccionales en las líneas de transmisión de bus multipunto.
Características del producto y rendimiento
Transceptor integrado para los protocolos RS422 y RS485
Conductor y receptor de un solo canal
Admite la comunicación medio-dúplex
Histéresis del receptor de 60 MV para una mejor inmunidad de ruido
Tasas de datos de hasta 35 Mbit/s para la transmisión rápida de datos
Amplio rango de voltaje de suministro de 4.75V a 5.25V
Opera en un rango de temperatura industrial de -40 ° C a 85 ° C
Surface Mount 8-SOIC facilita un diseño de PCB eficiente
Ventajas de productos
Tasas de señalización mejoradas para aplicaciones de alta velocidad
Diseñado para líneas de transmisión de bus multipunto
Inmunidad de ruido mejorada con histéresis del receptor incorporado
Rendimiento robusto en entornos industriales duros
Parámetros técnicos clave
Compatibilidad del protocolo: rs422, rs485
Recuento de controlador/receptor: 1/1
Modo dúplex: mitad
Histéresis del receptor: 60 MV
Velocidad de datos máxima: 35mbd
Rango de voltaje de suministro: 4.75V ~ 5.25V
Rango de temperatura de funcionamiento: -40 ° C ~ 85 ° C
Tipo de paquete: 8-SOIC
Características de calidad y seguridad
Calificación de temperatura industrial extensa que garantiza la confiabilidad
Cumple con los estándares RS422 y RS485 para garantía de calidad
Compatibilidad
Compatible con estándares de comunicación del protocolo RS422 y RS485
El paquete Surface Mount 8-Soic se usa ampliamente en diseños electrónicos
Áreas de aplicación
Sistemas de control industrial
Equipo de redes
Sistemas de adquisición de datos
Terminales de punto de venta (POS)
Automatización industrial
Ciclo de vida del producto
Estado del producto: activo
No se acerca a la interrupción, con soporte y recursos fácilmente disponibles
Las opciones de reemplazo o actualización están disponibles, manteniendo la compatibilidad dentro de la gama de productos de Texas Instruments
Varias razones clave para elegir este producto
Capacidad de transferencia de datos de alta velocidad para una comunicación eficiente
Buena inmunidad de ruido con la función de histéresis del receptor
Rendimiento confiable en amplios rangos de temperatura de funcionamiento
Adecuado para una variedad de aplicaciones industriales con un diseño robusto
Con el apoyo de Texas Instruments, un fabricante líder en la industria de semiconductores
