Número de pieza del fabricante
Ref3220Aidbvr
Fabricante
Instrumentos de Texas
Introducción

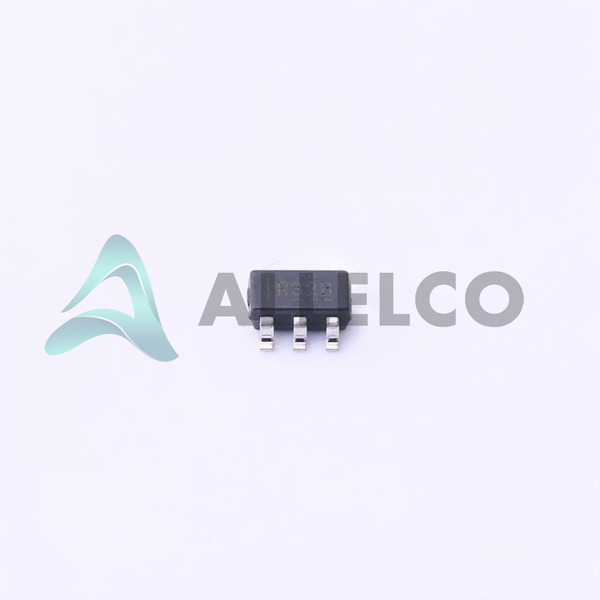

El Ref3220AIDBVR es una IC de referencia de voltaje en serie, que proporciona una salida fija de 2.048V, específicamente diseñada por Texas Instruments para alta precisión en aplicaciones de gestión de energía.
Características del producto y rendimiento
Salida de voltaje fijo de 2.048V
Corriente de salida máxima de 10 mA
Bajo ruido de salida de 27 µVP-P (0.1Hz a 10Hz) y 39 µVRMS (10Hz a 10kHz)
Estable con cargas capacitivas
Tolerancia ± 0.2%
Coeficiente de temperatura de 20 ppm/° C
El voltaje de entrada amplio rango de 2.098V a 5.5V
Baja corriente de suministro de 135 µA
Rango de temperatura de funcionamiento de -40 ° C a 125 ° C
Ventajas de productos
Alta precisión y estabilidad
Bajo consumo de energía
Rendimiento térmico robusto adecuado para una amplia gama de entornos operativos
Parámetros técnicos clave
Voltaje de salida: 2.048V
Corriente de salida: 10 mA
Tolerancia de voltaje: ± 0.2%
Coeficiente de temperatura: 20ppm/° C
Voltaje de entrada mínimo: 2.098V
Voltaje de entrada máximo: 5.5V
Corriente de suministro: 135 µA
Niveles de ruido: 27 µVP-P y 39 µVRMS
Características de calidad y seguridad
El rango de temperatura de funcionamiento robusto garantiza el rendimiento en condiciones extremas
Salida de precisión y baja fiabilidad del sistema de mejora de la deriva
Compatibilidad
Compatible con varios circuitos analógicos y digitales que requieren un voltaje de referencia estable
Adecuado para la tecnología de montaje en superficie con paquete SOT-23-6
Áreas de aplicación
Instrumentación de precisión
Sistemas de adquisición de datos
Equipo portátil y con batería
Dispositivos médicos
Electrónica automotriz
Ciclo de vida del producto
El estado del producto está activo
No indicado como una interrupción cercana
Consulte los instrumentos de Texas para obtener posibles actualizaciones o reemplazos futuros
Varias razones clave para elegir este producto
La referencia de voltaje de alta precisión mejora la precisión general del sistema
Requisitos de baja potencia adecuados para diseños portátiles
Salida de ruido excepcionalmente baja ideal para aplicaciones sensibles
Una amplia compatibilidad simplifica la integración en los diseños existentes
Rendimiento confiable en una amplia gama de temperaturas y voltajes
