Número de pieza del fabricante
Ref3140aidbzr
Fabricante
Instrumentos de Texas
Introducción

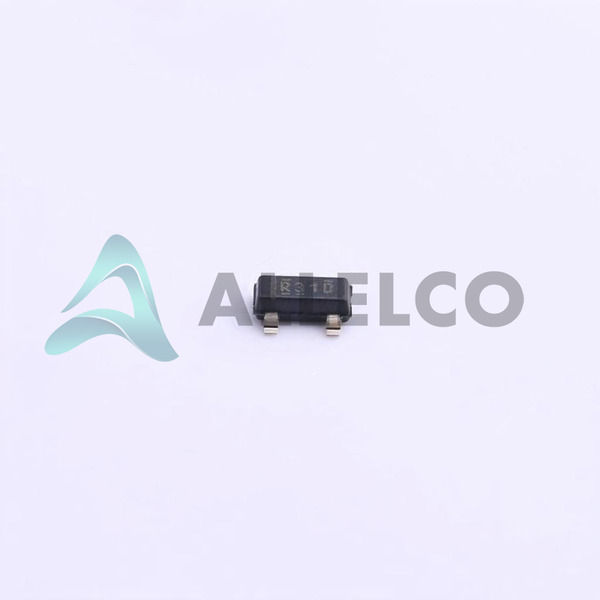

El Ref3140AidBZr es una referencia de voltaje de alta precisión, baja potencia y serie en un pequeño paquete SOT-23.
Características del producto y rendimiento
Tipo de referencia: serie, garantizar una salida de voltaje estable y precisa
Tipo de salida: fijado a 4.096V para referencias de voltaje precisas
Salida actual de 10 mA para admitir una variedad de cargas
Tolerancia de ± 0.2%, proporcionando un rendimiento constante
Coeficiente de baja temperatura de 20 ppm/° C, lo que garantiza la deriva mínima sobre los rangos de temperatura
Bajo ruido: 53 µVP-P (0.1Hz a 10Hz) y 78 µVRMS (10Hz a 10kHz), proporcionando una salida estable para aplicaciones sensibles
El rango de entrada de voltaje de 4.146V a 5.5V para opciones de fuente de alimentación flexible
Suministro de corriente baja de 135 µA, adecuado para dispositivos con batería
Rango de temperatura de funcionamiento de -40 ° C a 125 ° C acomodando los requisitos de temperatura industrial
El tipo de montaje es un montaje de superficie para una fácil integración en varios diseños electrónicos
Ventajas de productos
Voltaje de salida de alta precisión para necesidades críticas de precisión
Amplio rango de temperatura de funcionamiento adecuado para aplicaciones industriales
Bajo consumo de energía ideal para equipos portátiles y de batería
Salida de bajo ruido para aplicaciones sensibles al ruido como los convertidores analógicos de precisión a digital
Parámetros técnicos clave
Voltaje de salida: 4.096V fijo
Corriente de salida: 10 mA
Tolerancia: ± 0.2%
Temperatura.Coeficiente: 20ppm/° C
Nivel de ruido: 53 µVP-P y 78 µVRMS
Rango de voltaje de entrada: 4.146V ~ 5.5V
Corriente de suministro: 135 µA
Características de calidad y seguridad
Construido sobre la tecnología probada de Texas Instruments que garantiza una alta confiabilidad
Cumple con las regulaciones de calidad y seguridad estándar de la industria
Compatibilidad
Paquete SOT-23-3 universalmente compatible con muchos diseños de placa de circuito
Áreas de aplicación
Suministros de precisión
Sistemas de adquisición de datos
Electrónica portátil y con batería
Controles industriales
Equipo médico
Ciclo de vida del producto
Estado: activo, sin indicación actual de interrupción cercana
Disponibilidad a largo plazo de reemplazos o actualizaciones debido al estado activo
Varias razones clave para elegir este producto
El voltaje de alta precisión para aplicaciones exigentes garantiza un rendimiento constante
La baja demanda de energía extiende la duración de la batería en dispositivos portátiles
Amplio rango de temperatura de funcionamiento adecuado para diferentes condiciones ambientales
Especificación de bajo ruido beneficiosa para sistemas electrónicos de alta precisión
La reputación de la calidad y la fiabilidad de Texas Instruments en componentes electrónicos
