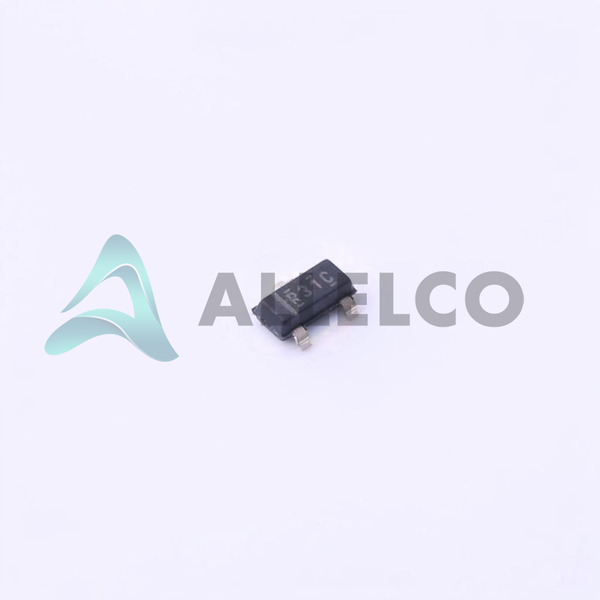

Número de pieza del fabricante
Ref3125aidbzt
Fabricante
Instrumentos de Texas
Introducción
IC de referencia de voltaje de baja potencia de precisión para aplicaciones de administración de energía
Características del producto y rendimiento
Tecnología de referencia de voltaje de la serie
Voltaje de salida fijo de 2.5V
Corriente de salida alta de 10 mA
Excelente tolerancia de ± 0.2%
Coeficiente de baja temperatura a 20 ppm/° C
Bajo rendimiento de ruido con 33 µVP-P (0.1Hz a 10Hz) y 48 µVRMS (10Hz a 10kHz)
El voltaje de entrada amplio varía de 2.55V a 5.5V
Baja corriente de suministro de 135 µA
Rango de temperatura operativa de -40 ° C a 125 ° C
Ventajas de productos
Regulación de voltaje de precisión para la fuente de alimentación estable
Compacto al paquete de 236-3 para aplicaciones con restricciones espaciales
Rendimiento robusto en un amplio rango de temperatura
Ideal para dispositivos portátiles con batería
Alta confiabilidad para los requisitos críticos del sistema
Parámetros técnicos clave
Tipo de referencia: serie
Tipo de salida: fijo 2.5V
Voltaje de suministro: 2.55V a 5.5V
Corriente de suministro: 135 µA
Coeficiente de temperatura: 20ppm/° C
Nivel de ruido: 33 µVP-P y 48 µVRMS
Capacidad de corriente de salida: 10 mA
Rango de temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
Diseño avanzado para operaciones estables y confiables
Alta precisión y baja deriva sobre la variación de la temperatura
Compatibilidad
Compatible con la tecnología de montaje en superficie (SMT)
Diseñado para la huella del paquete SOT-23-3 estándar
Fácilmente integrado en una variedad de circuitos de gestión de energía
Áreas de aplicación
Dispositivos médicos
Instrumentación de precisión
Sistemas de control industrial
Equipo de telecomunicaciones
Electrónica portátil y con batería
Ciclo de vida del producto
Estado del producto activo
Actualmente no está sujeto a la interrupción u obsolescencia
Soluciones de reemplazo y actualización disponibles
Varias razones clave para elegir este producto
Referencia de voltaje de alta precisión con tolerancia ajustada y baja deriva
Adecuado para aplicaciones exigentes que requieren un rendimiento consistente
Operación de eficiencia energética adecuada para la integración de dispositivos portátiles
La fabricación y garantía de calidad de buena reputación de Texas Instruments
Admite una amplia gama de aplicaciones debido a las especificaciones versátiles
Fácil de implementar en procesos SMT estándar de la industria
