Número de pieza del fabricante

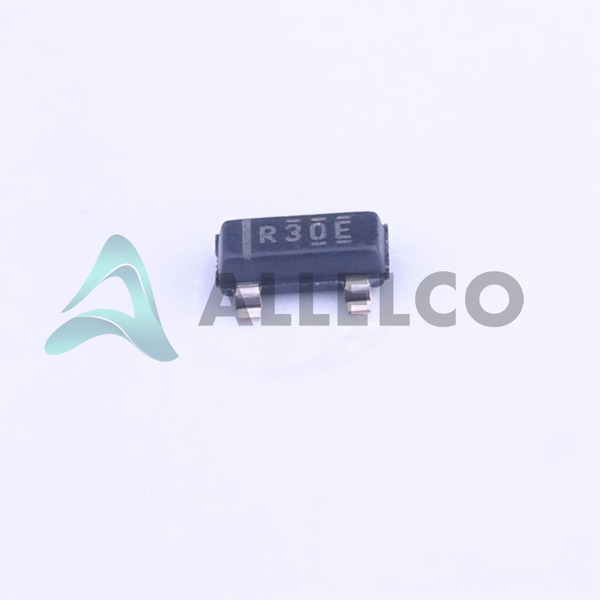

Ref3040aidbzr
Fabricante
Instrumentos de Texas
Introducción
IC de referencia de voltaje de alta precisión y bajo ruido
Características del producto y rendimiento
Voltaje de salida de 4.096V fijo
Tolerancia apretada ± 0.2%
Coeficiente de baja temperatura de 75 ppm/° C
Bajo ruido: 45 μVP-P (0.1Hz a 10Hz), 128 μvrms (10Hz a 10kHz)
Rango de voltaje de funcionamiento amplio de 4.146V a 5.5V
Capaz de proporcionar hasta 25 mA de corriente de salida
Rango de temperatura de funcionamiento de -40 ° C a 125 ° C
Ventajas del producto
Excelente estabilidad de voltaje de referencia
Paquete SOT-23-3 compacto y de bajo perfil
Adecuado para una variedad de aplicaciones que requieren una referencia de voltaje precisa de bajo ruido
Parámetros técnicos clave
Voltaje de salida: 4.096V (fijo)
Tolerancia de voltaje: ± 0.2%
Coeficiente de temperatura: 75 ppm/° C
Ruido (0.1Hz a 10Hz): 45 μVP-P
Ruido (10Hz a 10 kHz): 128 μvrms
Corriente de salida: 25MA
Corriente de suministro: 50μA
Rango de voltaje de entrada: 4.146V a 5.5V
Rango de temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
ROHS3 Cumplante
Adecuado para aplicaciones de montaje en superficie
Compatibilidad
Se puede utilizar en una variedad de sistemas y circuitos electrónicos que requieren una referencia de voltaje precisa y de bajo ruido
Áreas de aplicación
Convertidores analógicos a digitales (ADC)
Acondicionamiento de señal del sensor
Instrumentación de precisión
Sistemas de control industrial
Equipo médico
Sistemas de comunicación
Ciclo de vida del producto
El REF3040 es un producto de referencia de voltaje activo y ampliamente utilizado de los instrumentos de Texas.
Los productos de reemplazo o mejorado pueden estar disponibles en el futuro, pero el Ref3040 todavía está en producción y ampliamente compatible.
Razones clave para elegir este producto
Excelente estabilidad y precisión de referencia de voltaje
Bajo rendimiento del coeficiente de ruido y temperatura
Voltaje de funcionamiento amplio y rango de temperatura
Paquete SOT-23-3 compacto y fácil de usar
Cumplimiento de ROHS3 para su uso en varias aplicaciones
Confiabilidad comprobada y disponibilidad a largo plazo de Texas Instruments
