CasaProductosFuentes de alimentación-montaje a bordoConvertidores DC DCPTH04000WAZ

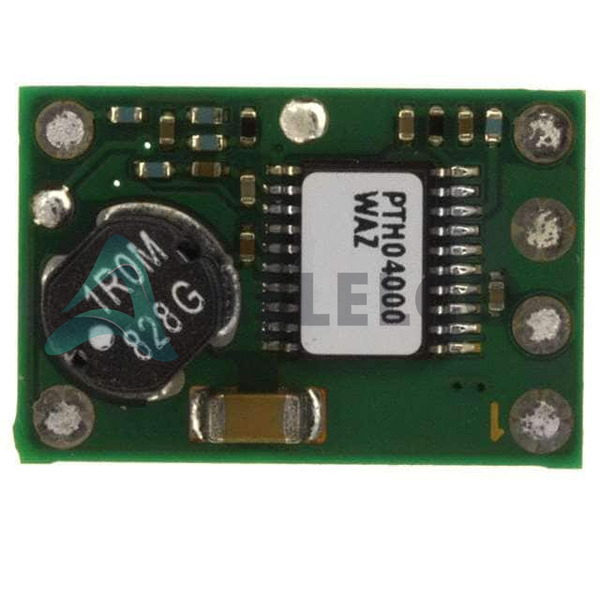

PTH04000WAZ Image
PTH04000WAZ Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

PTH04000WAZ - Texas Instruments

Fabricante Número de pieza
PTH04000WAZ
Fabricante
Texas Instruments
Allelco Número de pieza
32D-PTH04000WAZ
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DC DC CONVERTER 0.9-3.6V
Embalaje
6-SMD Module
Ficha de datos
1.PTH04000WAZ.pdf ...

Hoja de datos HTML

PTH04000W Series.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 6013

Los campos requeridos se indican con un asterisco (*)
Envíe RFQ, responderemos de inmediato.

Cantidad
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas PTH04000WAZ
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - PTH04000WAZ con especificaciones similares a Texas Instruments - PTH04000WAZ

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Salida de voltaje - 3 -
Tensión - Salida 2 -
Salida de voltaje - 1 0.9 ~ 3.6V
Tensión - Entrada (Min) 3V
Tensión - Entrada (Max) 5.5V
Tipo Non-Isolated PoL Module
Tamaño / Medidas 0.75" L x 0.50" W x 0.36" H (19.1mm x 12.7mm x 9.1mm)
Serie PTH04000W
Paquete / Cubierta 6-SMD Module
Atributo del producto Valor del atributo
Paquete Tray
Temperatura de funcionamiento -40°C ~ 85°C
Número de salidas 1
Tipo de montaje Surface Mount
Caracteristicas Remote On/Off, OCP, OTP, UVLO
Eficiencia 92%
Corriente - Salida (Max) 3A
Número de producto base PTH04000
aplicaciones ITE (Commercial)

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 3 (168 Hours)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8504.40.9580

Introducción de piezas

Número de pieza del fabricante

PTH04000WAZ

Fabricante

Instrumentos de Texas

Introducción

Este es un módulo convertidor DC-DC de punto DC-DC no aislado de Texas Instruments.Está diseñado para varias aplicaciones comerciales de equipos de TI.

Características del producto y rendimiento

Rango de voltaje de salida: 0.9V a 3.6V

Corriente de salida máxima: 3a

Rango de voltaje de entrada amplio: 3V a 5.5V

Alta eficiencia hasta el 92%

Tamaño compacto del módulo de 6-SMD: 0.75 "x 0.50" x 0.36 "

Encendido/apagado remoto, protección contra sobrecorriente, protección contra sobretensión y características de bloqueo de subtensión

Ventajas del producto

Programación de voltaje de salida flexible

Excelente rendimiento térmico

Características de protección confiables

Tamaño compacto para diseños limitados por el espacio

Parámetros técnicos clave

Rango de voltaje de entrada: 3V a 5.5V

Rango de voltaje de salida: 0.9V a 3.6V

Corriente de salida máxima: 3a

Eficiencia: hasta el 92%

Rango de temperatura de funcionamiento: -40 ° C a 85 ° C

Características de calidad y seguridad

ROHS3 Cumplante

Protección contra sobrecorriente (OCP)

Protección de sobretensión (OVP)

Bloqueo de subvoltaje (Uvlo)

Protección de sobretemperatura (OTP)

Compatibilidad

Este módulo POL está diseñado para su uso en varias aplicaciones comerciales de equipos de TI.

Áreas de aplicación

Servidor

Enrutadores

Interruptor

Sistemas de almacenamiento

Equipo de control industrial

Ciclo de vida del producto

El PTH04000WAZ es un producto activo y no está cerca de la interrupción.Las opciones de reemplazo o actualización están disponibles en Texas Instruments.

Razones clave para elegir este producto

Diseño compacto y de ahorro de espacio

Programación de voltaje de salida flexible

Características de protección confiables para operación segura

Alta eficiencia para aplicaciones sensibles a la energía

Amplio rango de temperatura de funcionamiento para uso versátil

Compatibilidad con varios equipos de TI comerciales

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments PTH04000WAZ

Atributo del producto PTH04000WAZT PTH04000WAH PTH04040WAZ PTH04000WAST
Número de pieza PTH04000WAZT PTH04000WAH PTH04040WAZ PTH04000WAST
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Tensión - Entrada (Max) - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Corriente - Salida (Max) - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Salida de voltaje - 1 - - - -
Eficiencia - - - -
Tensión - Entrada (Min) - - - -
Tensión - Salida 2 - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Serie - - - -
Número de salidas - - - -
Caracteristicas - - - Simultaneous Sampling
Salida de voltaje - 3 - - - -
Tamaño / Medidas - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Tipo - - - -
aplicaciones - - - -

PTH04000WAZ Hoja de datos PDF

Descargue las hojas de datos PDF PTH04000WAZ y la documentación Texas Instruments para PTH04000WAZ - Texas Instruments.

Hoja de datos HTML
PTH04000W Series.pdf
