Número de pieza del fabricante

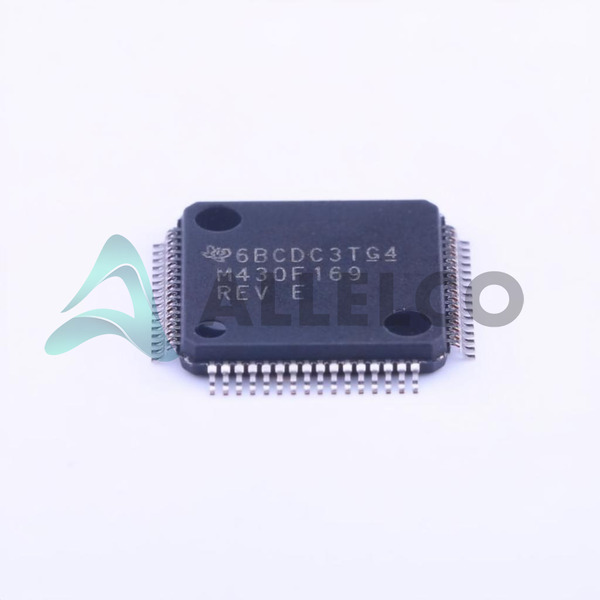

MSP430F169IPMR
Fabricante
Instrumentos de Texas
Introducción
Unidad de microcontrolador de la familia MSP430 de Texas Instruments diseñada para aplicaciones integradas de baja potencia
Características del producto y rendimiento
Procesador de núcleo CPU16 de 16 bits MSP430
Velocidad de funcionamiento de 8 MHz
Opciones integrales de conectividad que incluyen I2C, SPI y UART/USART
Equipado con periféricos como Brown-Out Detect/Rein, DMA, POR, PWM y WDT
Características 48 pines de E/S
Memoria flash de 60 kb incrustada para el almacenamiento del programa más 256B
RAM de 2k x 8 para el procesamiento de datos
Convertidores integrados de A/D y D/A con múltiples canales (8x12b A/D, 2x12b D/A)
Oscilador interno para la generación de reloj
Diseñado para el montaje de superficie con paquete de 64 lqfp
Ventajas de productos
La alta integración permite una complejidad reducida del sistema
Bajo consumo de energía adecuado para aplicaciones con batería
Los periféricos de control avanzado facilitan funciones complejas
El extenso ecosistema de desarrollo del MSP430 de Texas Instruments
Parámetros técnicos clave
Tamaño de núcleo de 16 bits
Velocidad 8MHz
Tamaño de memoria del programa Flash de 60 kb
Tamaño de ram 2k x 8
Voltaje: suministro 1.8V a 3.6V
Rango de temperatura de funcionamiento de -40 ° C a 85 ° C
Características de calidad y seguridad
Detección de Brown-Out para una operación confiable en condiciones de energía variables
El temporizador de vigilancia (WDT) garantiza la recuperación del sistema
Construir de acuerdo con la calidad de la industria y los estándares de seguridad
Compatibilidad
Basado en una plataforma MSP430 ampliamente compatible
Compatibilidad con varias herramientas de desarrollo y software de MSP430
Áreas de aplicación
Sistemas automotrices
Dispositivos portátiles y con batería
Controles industriales
Electrónica de consumo
Aplicaciones inalámbricas e IoT
Ciclo de vida del producto
El estado del producto está activo
Los productos de la serie MSP430X1XX tienen un ciclo de vida largo y un buen apoyo de Texas Instruments
Varias razones clave para elegir este producto
El bajo consumo de energía permite la duración de la batería extendida
Los periféricos ricos en características admiten requisitos de aplicación diversificados
El rango de voltaje de operación amplio mejora la adaptabilidad en diferentes entornos de energía
Herramientas de desarrollo integrales simplifican el proceso de diseño y desarrollo
La gran cantidad de E/S proporciona una gran flexibilidad en la interfaz con componentes externos
Una fuerte comunidad y ayuda para el ecosistema de apoyo para la resolución de problemas y la construcción de conocimientos
