Número de pieza del fabricante

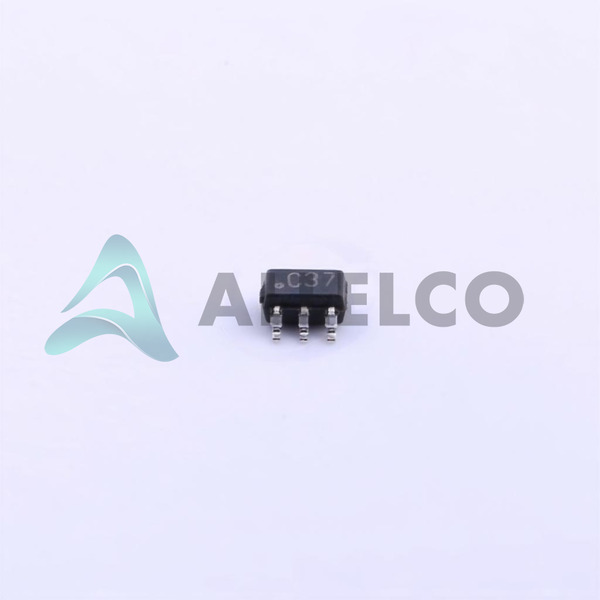

LPV7215mg
Fabricante
Instrumentos de Texas
Introducción
Este es un comparador lineal de propósito general de los instrumentos de Texas, diseñado para una amplia gama de aplicaciones que requieren un bajo consumo de energía y una pequeña huella.
Características del producto y rendimiento
Comparador de uso general de un solo elemento
Los tipos de salida incluyen CMOS y Push-Pull para la interfaz versátil
Opera en un voltaje de suministro que varía de 1.8V a 5.5V
Presenta un voltaje de compensación de entrada máximo de 3 mV a 5V
Corriente de polarización de entrada extremadamente baja, Max 0.4Pa a 5V, minimizando el consumo de energía
Salida de corriente típica de 19 mA a 5V para conducir dispositivos conectados
Corriente inactiva limitada a 750NA, mejorando la duración de la batería en aplicaciones portátiles
Excelentes clasificaciones de CMRR y PSRR (98dB y 82dB respectivamente) para operación estable en diferentes condiciones
El retraso de propagación no excede los 30 µs, asegurando una respuesta rápida a los cambios de entrada
Ventajas de productos
Alta precisión con bajo voltaje de desplazamiento de entrada y corriente de polarización
Diseño de eficiencia energética, ideal para dispositivos con batería
Tamaño compacto en un paquete de 5-TSOP, SC-70-5, SOT-353 adecuado para aplicaciones con restricciones espaciales
Adecuado para la operación en una amplia gama de temperaturas (-40 ° C a 85 ° C)
Parámetros técnicos clave
Voltaje de suministro: 1.8V ~ 5.5V
Voltaje de compensación de entrada (máximo): 3 mv a 5V
Corriente de sesgo de entrada (máximo): 0.4Pa a 5V
Corriente de salida (TYP): 19MA a 5V
Corriente inactiva (Max): 750NA
CMRR, PSRR (TYP): 98DB CMRR, 82DB PSRR
Retraso de propagación (máximo): 30 µs
Temperatura de funcionamiento: -40 ° C ~ 85 ° C
Características de calidad y seguridad
Diseño robusto para garantizar la estabilidad operativa en diferentes condiciones y temperaturas
Compatibilidad
Compatible con una amplia gama de fuentes de alimentación y niveles lógicos debido a su suministro de voltaje flexible y tipo de salida
Áreas de aplicación
Dispositivos con batería
Electrónica portátil
Aplicaciones críticas de energía
Procesamiento de señal
Controles industriales
Ciclo de vida del producto
Este producto está marcado como obsoleto, lo que indica que está cerca del final de su ciclo de vida de producción.Se recomienda a los clientes que busquen reemplazos o actualizaciones.
Varias razones clave para elegir este producto
El consumo de energía extremadamente bajo lo hace ideal para aplicaciones con energía y crítica de energía
Compatibilidad de la fuente de alimentación versátil (1.8V a 5.5V) acomoda varios requisitos de diseño
Se aseguran una operación de alta precisión y estable a través de excelentes clasificaciones de CMRR y PSRR
Su tamaño compacto permite la integración en diseños con restricciones espaciales
Diseñado por Texas Instruments, un fabricante confiable y líder en la industria de semiconductores
