Número de pieza del fabricante

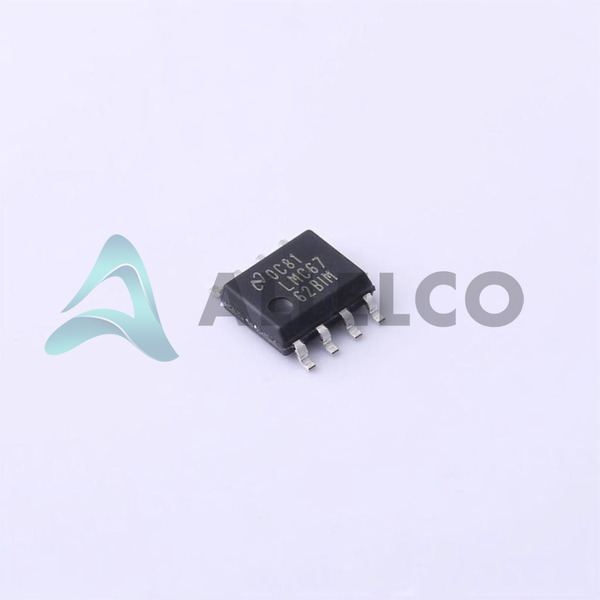

Lmc6762bimx
Fabricante
Instrumentos de Texas
Introducción
El LMC6762BIMX es un comparador lineal de uso general de los instrumentos de Texas, diseñado específicamente para aplicaciones que requieren baja potencia y alta precisión.
Características del producto y rendimiento
Elementos de doble comparación
Push-Pull, tipo de salida de riel a riel
Voltaje de desplazamiento de entrada baja: 15 mv a 5V
Corriente de polarización de entrada de ultraalow: 0.04Pa a 5V
Corriente de salida típicamente 30 mA
Corriente inactiva máxima 20 µA
Excelente relación de rechazo de modo común: 75db CMRR
Relación superior de rechazo de la fuente de alimentación: 80db PSRR
Retraso de propagación máxima: 10 µs
Rango de temperatura de funcionamiento: -40 ° C a 85 ° C
Ventajas de productos
Consumo de energía reducido debido a la corriente de inquilina baja
Precisión de salida mejorada de baja compensación de entrada y corriente de sesgo
Rendimiento confiable en diversas condiciones debido a una temperatura de funcionamiento más amplia
Parámetros técnicos clave
Suministro de voltaje, único/dual (±): 2.7V a 15V, ± 1.35V a 7.5V
Salida de corriente (TYP): 30 mA
Retraso de propagación (máximo): 10 µs
Paquete: 8-SOIC
Características de calidad y seguridad
Cumple con los sólidos estándares de la industria para la seguridad y la calidad.
Compatibilidad
Compatible con una amplia gama de voltajes de suministro para una aplicación flexible.
Áreas de aplicación
Ideal para su uso en circuitos de tiempo, detección de umbral y otras aplicaciones de propósito general donde la baja potencia es crucial.
Ciclo de vida del producto
Este producto está actualmente marcado como obsoleto.
Las opciones de reemplazo o actualización pueden estar disponibles.
Varias razones clave para elegir este producto
El bajo consumo de energía mejora la duración de la batería para dispositivos portátiles.
La alta integración con elementos duales reduce el recuento de componentes.
Las características de entrada ultra bajas aseguran un funcionamiento preciso.
La salida de riel a riel maximiza el swing sin componentes adicionales.
Robustez en la temperatura operativa que varía de -40 ° C a 85 ° C adecuada para aplicaciones industriales.
