Número de pieza del fabricante

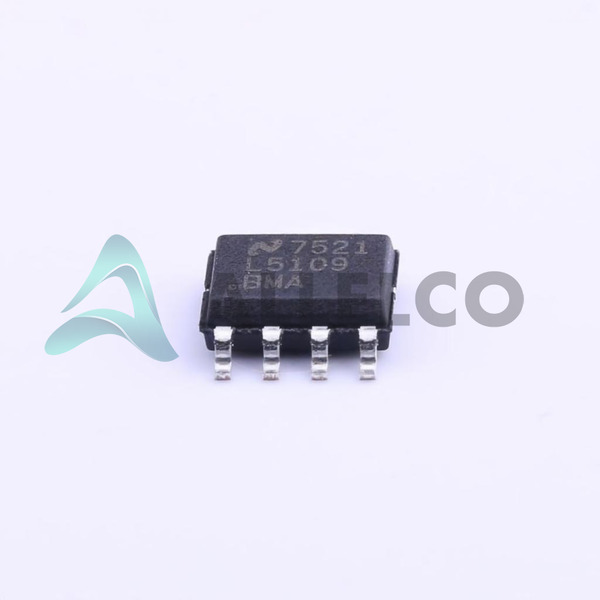

Lm5109bmax
Fabricante
Instrumentos de Texas
Introducción
El LM5109BMAX es un controlador de puerta diseñado específicamente para configuraciones MOSFET de canales N-puente medio, que ofrece una gestión de energía eficiente para varias aplicaciones.
Características del producto y rendimiento
Configuración impulsada: medio puente
Tipo de canal: independiente
Número de conductores: 2
Tipo de puerta: N-canal MOSFET
Rango de suministro de voltaje: 8V a 14V
Voltaje lógico VIL, VIH: 0.8V, 2.2V
Salida máxima actual: 1A (fuente), 1A (sumidero)
Tipo de entrada: no inversión
Voltaje lateral alto Max (Bootstrap): 108V
Tiempo de aumento / caída: 15ns típico
Rango de temperatura de funcionamiento: -40 ° C a 125 ° C
Ventajas de productos
Optimizado para conducción de MOSFET de lado alto y bajo
Corriente de unidad de salida robusta de 1A cada una para fuente y sumidero
El rango de voltaje de arranque ancho de hasta 108 V permite aplicaciones flexibles
Efectivos en amplios rangos de temperatura, asegurando la confiabilidad en varios entornos
Parámetros técnicos clave
Voltaje de suministro: 8V ~ 14V
Corriente de salida: 1A
Voltaje de arranque de hasta 108V
Temperatura de funcionamiento: -40 ° C a 125 ° C
Rise and Fall Times: 15ns
Características de calidad y seguridad
El bloqueo de bajo voltaje incorporado garantiza un funcionamiento estable en condiciones de bajo voltaje
La resiliencia de temperatura ofrece un rendimiento confiable en condiciones extremas
Compatibilidad
Compatible con varias técnicas de montaje en superficie
Adecuado para múltiples aplicaciones MOSFET de canales N
Áreas de aplicación
Impulso del motor
Suministros de alimentación del modo de conmutación (SMPS)
Inversores de poder
Otras aplicaciones de gestión de energía
Ciclo de vida del producto
Estado: obsoleto
Los reemplazos o actualizaciones pueden estar disponibles;Consulte los servicios de fábrica o de apoyo
Varias razones clave para elegir este producto
Alta confiabilidad y operación robusta en condiciones extremas de temperatura y voltaje
Numerosas características integradas que minimizan las necesidades de componentes externas
Strong Salida de salida adecuada para aplicaciones de alta corriente
La entrada no inversa simplifica la interfaz de la señal
Ampliamente aplicable en sistemas de gestión de energía industrial y de consumo
