Número de pieza del fabricante
LM339DRG3
Fabricante
Instrumentos de Texas
Introducción

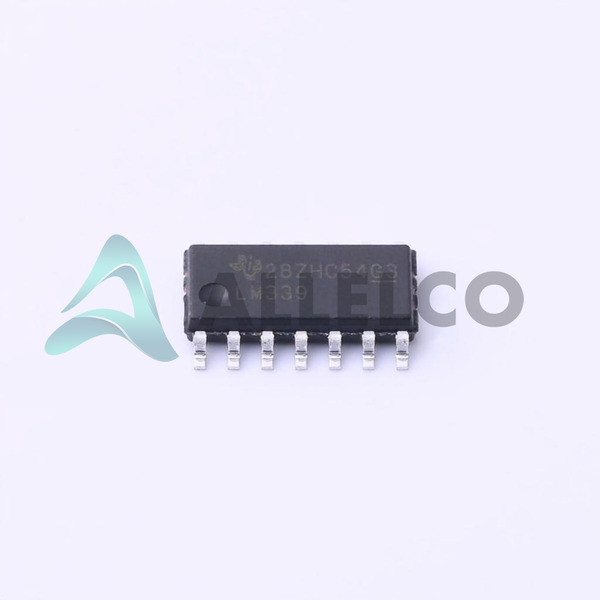

LM339DRG3 es un comparador lineal de Texas Instruments, con un diseño de comparador cuádruple para aplicaciones de propósito general.
Características del producto y rendimiento
Contiene cuatro comparadores de voltaje de precisión independientes.
Admite un amplio suministro de voltaje de rango de 2 V a 30 V para un solo y ± 1V a ± 15V para suministros duales.
Voltaje de compensación de entrada máximo de 5 mV a 30 V.
Corriente de sesgo de entrada baja, máximo de 0.25 µA a 5V.
Ofrece una corriente de salida típica de 20 mA.
El máximo de corriente inactiva es de 2.5 mA.
Diseñado para el tipo de salida del colector abierto.
Ventajas de productos
Comparadores múltiples en un solo paquete para diseños compactos.
Las opciones de fuente de alimentación flexible acomodan varios requisitos de aplicación.
La corriente de sesgo de entrada baja mejora la precisión en los sistemas de medición y control.
Bajo consumo de energía adecuado para dispositivos con batería.
Parámetros técnicos clave
Suministro de voltaje, simple/dual (±): 2V ~ 30V, ± 1V ~ 15V
Compensación de entrada de voltaje (máximo): 5 mv @ 30V
Sesgo de entrada de corriente (máximo): 0.25 µA @ 5V
Salida de corriente (TYP): 20 mA
Quiescent actual (max): 2.5mA
Temperatura de funcionamiento: 0 ° C ~ 70 ° C
Características de calidad y seguridad
Fabricado por Texas Instruments, líder en soluciones de semiconductores, asegurando una alta confiabilidad y rendimiento.
Compatibilidad
Compatible con una amplia gama de circuitos debido a su diseño de propósito general.
La salida de colector abierto permite la interfaz directa con otros componentes lógicos.
Áreas de aplicación
Ideal para su uso en monitoreo de voltaje, circuitos de vibradores múltiples, palancas de nivel y todas las formas de circuitos de conversión analógica a digital.
Ciclo de vida del producto
Actualmente listado como la última vez, lo que indica que está cerca de la interrupción.
Los clientes deben considerar planificar reemplazos o actualizaciones.
Varias razones clave para elegir este producto
La alta integración con cuatro comparadores simplifica el diseño y reduce la huella.
El rango de suministro de energía versátil admite operaciones de suministro individual y dual.
Precisión mejorada y bajo consumo de energía lo hacen adecuado para aplicaciones de alto rendimiento.
La fabricación confiable de Texas Instruments asegura la calidad y la disponibilidad a largo plazo.
El estado de interrupción de productos cercano enfatiza la necesidad de adquisición antes de la obsolescencia, asegurando la disponibilidad para los diseños finales o el stock necesario para futuras reparaciones.
