Número de pieza del fabricante
LM337ImM
Fabricante
Instrumentos de Texas
Introducción
Regulador de voltaje negativo ajustable para varias aplicaciones electrónicas
Características del producto y rendimiento
Regulador de voltaje ajustable de salida negativa
Admite un amplio voltaje de entrada de hasta -40V
Ventajas de productos
Capacidad de corriente de salida alta de 1.5a
Excelente regulación de línea
Relación de rechazo de suministro de alimentación alta (PSRR) de 60dB a 120Hz
Parámetros técnicos clave
Voltaje de entrada (máximo): -40V
Voltaje de salida (min/fijo): -1.2V
Voltaje de salida (máximo): -37V
Corriente - salida: 1.5a
Rango de temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
Protección contra sobrecarga térmica
Protección contra cortocircuitos
Compatibilidad

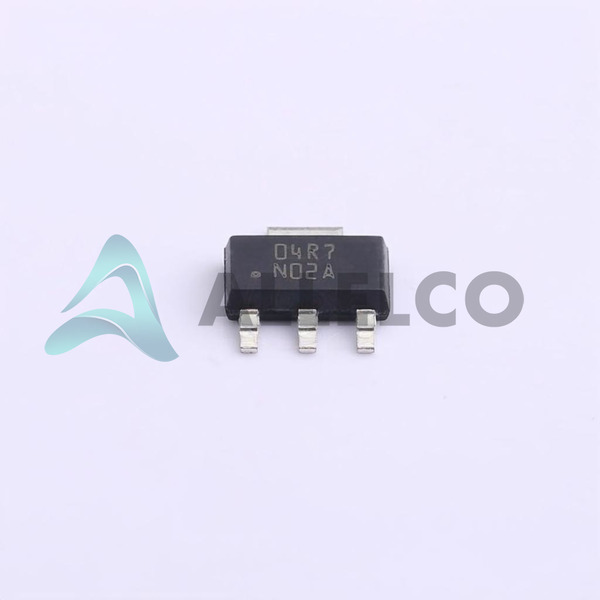

Sot-223-4 paquete de montaje en superficie
Áreas de aplicación
Fuente de alimentación
Cargadores de batería
Instrumentación
Ciclo de vida del producto
El estado de compra la última vez, que indica al final de la vida
La disponibilidad de alternativas o actualizaciones puede ser limitada
Varias razones clave para elegir este producto
Protección de término y cortocircuito robusto mejora la confiabilidad
Ajuste de voltaje de salida flexible para diversas aplicaciones
Alta salida de corriente adecuada para circuitos exigentes
Regulación de potencia eficiente con PSRR alto
Adecuado para operar en un amplio rango de temperatura
El rango de voltaje de entrada amplio acomoda varios voltajes de origen
El paquete SOT-223-4 comúnmente disponible facilita las consideraciones de diseño de PCB
