Número de pieza del fabricante
Lm2794tlx
Fabricante
Instrumentos de Texas
Introducción
El LM2794TLX es un controlador LED de regulador de CC DC diseñado para la administración de energía en aplicaciones de luz de fondo LED.Su topología de condensador conmutado (bomba de carga) le permite controlar eficientemente hasta cuatro salidas LED.
Características del producto y rendimiento
Integrado con un regulador de CC de CC para un control de voltaje preciso
La topología del condensador conmutado (bomba de carga) mejora la eficiencia
Capaz de conducir 4 salidas LED simultáneamente
Admite un amplio rango de voltaje de suministro de 2.7V a 5.5V
Proporciona un voltaje de salida estable de 3.8V
Entrega hasta 20 mA de corriente por canal de salida
Opera a una alta frecuencia de 515 kHz
Cuenta con modos de atenuación analógicos y PWM
Diseñado para la tecnología de montaje en superficie
Ventajas de productos

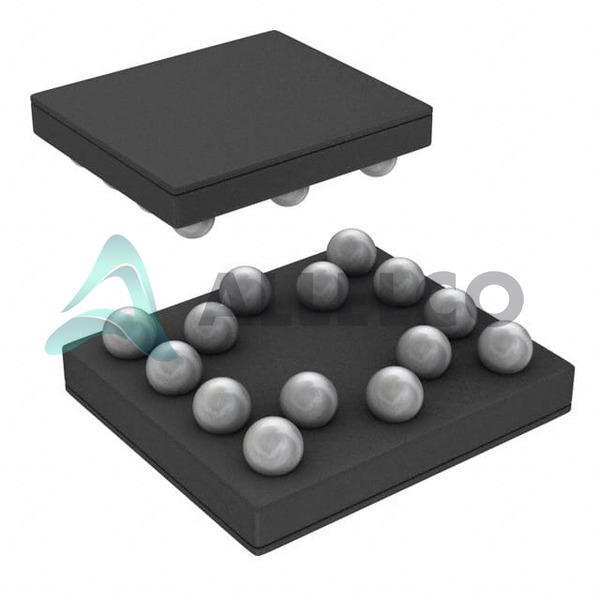

El paquete compacto de 14-WFBGA, DSBGA guarda espacio en PCBS
La bomba de carga de alta eficiencia minimiza la pérdida de energía
Las opciones de atenuación flexibles permiten niveles de brillo ajustables
La capacidad de múltiples salidas simplifica el diseño para múltiples configuraciones LED
Parámetros técnicos clave
Suministro de voltaje (min): 2.7V
Suministro de voltaje (máximo): 5.5V
Salida de voltaje: 3.8V
Salida actual / canal: 20 mA
Frecuencia: 515kHz
Características de calidad y seguridad
Opera dentro de un amplio rango de temperatura (-30 ° C ~ 85 ° C), asegurando la confiabilidad en entornos variados
Compatibilidad
Adecuado para la tecnología de montaje en superficie, facilitando la integración en los diseños existentes sin requerir un rediseño extenso
Áreas de aplicación
Se utiliza principalmente para la luz de fondo de aplicaciones en varios dispositivos, como teléfonos móviles, reproductores de medios portátiles y consolas de juegos portátiles
Ciclo de vida del producto
Clasificado como obsoleto, lo que indica que se está acercando a la interrupción con disponibilidad limitada
Los usuarios deben considerar planificar reemplazos o actualizaciones
Varias razones clave para elegir este producto
La alta eficiencia y el diseño compacto mejoran el rendimiento general del sistema y ahorrar espacio
Admite una amplia gama de voltajes de entrada, mejorando la compatibilidad con varias fuentes de energía
Ofrece múltiples opciones de atenuación, proporcionando flexibilidad para controlar los niveles de brillo
La operación confiable en un amplio rango de temperatura garantiza la idoneidad para una variedad de aplicaciones.
A pesar de ser obsoleto, ideal para diseños donde el espacio y la eficiencia energética son críticas, y la actualización inmediata no es factible
