Número de pieza del fabricante

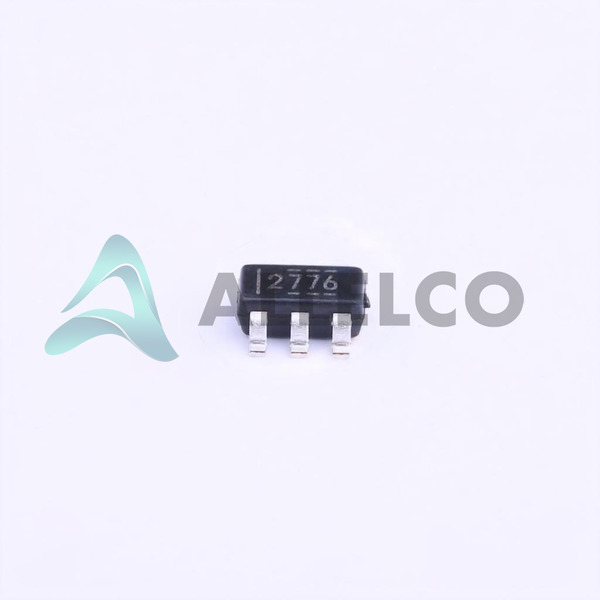

LM2776DBVR
Fabricante
Instrumentos de Texas
Introducción
El LM2776DBVR es un convertidor DC-DC basado en la bomba de carga utilizado para generar un voltaje negativo a partir de un voltaje de entrada positivo, adecuado para dispositivos portátiles y otras aplicaciones que requieren un pequeño riel de voltaje negativo regulado.
Características del producto y rendimiento
Configuración de salida ratiométrica
El tipo de salida fijo con la salida es negativa del voltaje de entrada
Capacidad de corriente de salida de 200 mA
Frecuencia de conmutación rápida de 2MHz
Funciona a través de un amplio rango de voltaje de entrada de 2.7V a 5.5V
Adecuado para la tecnología de montaje en superficie con paquete SOT-23-6
Asegura una operación de bajo ruido
Ventajas de productos
No requiere un inductor para la operación
El tamaño del paquete pequeño es ideal para aplicaciones con restricciones espaciales
La alta frecuencia de conmutación minimiza el tamaño de los componentes externos
Proporciona una solución simple y eficiente para generar un riel de voltaje negativo
Parámetros técnicos clave
Voltaje de salida: -vin (negativo del voltaje de entrada)
Corriente de salida máxima: 200MA
Frecuencia de conmutación: 2mhz
Voltaje - Entrada (min): 2.7V
Voltaje - Entrada (máximo): 5.5V
Rango de temperatura de funcionamiento: -40 ° C a 85 ° C
Características de calidad y seguridad
Construido para la fiabilidad y el rendimiento consistente dentro de las temperaturas operativas especificadas
Diseñado para aplicaciones estándar industriales comerciales
Compatibilidad
Compatible con otros componentes que requieren una fuente de voltaje negativo integrada
Áreas de aplicación
Electrónica portátil
Dispositivos con batería
Suministros de polarización LCD
Sistemas de adquisición de datos
Ciclo de vida del producto
Estado activo, no cerca de la interrupción
La disponibilidad de reemplazos o actualizaciones debe verificarse con los instrumentos de Texas
Varias razones clave para elegir este producto
Alta eficiencia para dispositivos que funcionan con baterías
Factor de forma pequeña adecuada para ensamblajes electrónicos compactos
No hay necesidad de diodos o inductores de Schottky, simplificando el diseño y la reducción del costo de la licuación
Salida de bajo ruido que es esencial para circuitos analógicos sensibles
Rendimiento robusto en un amplio rango de temperatura
Fácil de implementar con componentes externos mínimos
Con el apoyo de los recursos de diseño de Texas Instruments y la asistencia técnica
