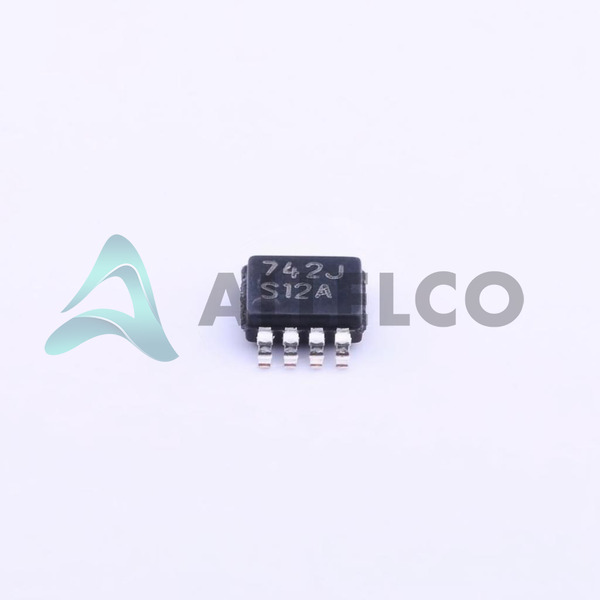

Número de pieza del fabricante
LM2687 mm
Fabricante
Instrumentos de Texas
Introducción
El LM2687MM es un regulador de conmutación de CC de CC basado en la bomba de carga diseñado para la administración de energía.
Características del producto y rendimiento
Regulador de voltaje de la bomba de carga atrasada
Configuración de salida negativa
Voltaje de salida ajustable
Admite un rango de voltaje de entrada de 2.7V a 5.5V
Rango de voltaje de salida ajustable -1.5V a -5.2V
Capacidad de salida de corriente de 10 mA
Frecuencia de conmutación de 110 kHz
Rango de temperatura de funcionamiento de -40 ° C a 85 ° C
Ventajas de productos
Paquete compacto de 8-TSOP, 8-MSOP Surface Mount
Proporciona un voltaje de salida negativo de una entrada positiva
Ondulación de salida baja
Se requieren componentes externos simples
No se necesita un rectificador sincrónico
Parámetros técnicos clave
Voltaje de entrada mínimo: 2.7V
Voltaje de entrada máximo: 5.5V
Voltaje de salida mínimo: -1.5V
Voltaje de salida máximo: -5.2V
Corriente de salida: 10 mA
Frecuencia de conmutación: 110 kHz
Rango de temperatura: -40 ° C a 85 ° C
Tipo de montaje: soporte de superficie
Características de calidad y seguridad
Apagado térmico incorporado
Protección contra cortocircuito
Compatibilidad
Adecuado para paquetes de dispositivos de 8-VSOP
Áreas de aplicación
Dispositivos portátiles
Equipo alimentado por batería
Generación de suministro negativo local
Ciclo de vida del producto
Estado obsoleto
Las opciones de reemplazo o actualización deben evaluarse a partir de las últimas líneas de productos de Texas Instruments
Varias razones clave para elegir este producto
Diseñado por un fabricante de buena reputación, Texas Instruments
Ideal para aplicaciones que requieren un riel de voltaje negativo
Facilidad de diseño con función ajustable para el voltaje de salida
Operación confiable en un amplio rango de temperatura
Integración simple en aplicaciones con restricciones espaciales debido a un pequeño factor de forma
Ofrece características de protección esencial para una mayor seguridad
No hay necesidad de un diodo externo debido a la topología de la bomba de carga
El paquete de montaje de superficie de bajo perfil ahorra en el espacio PCB
