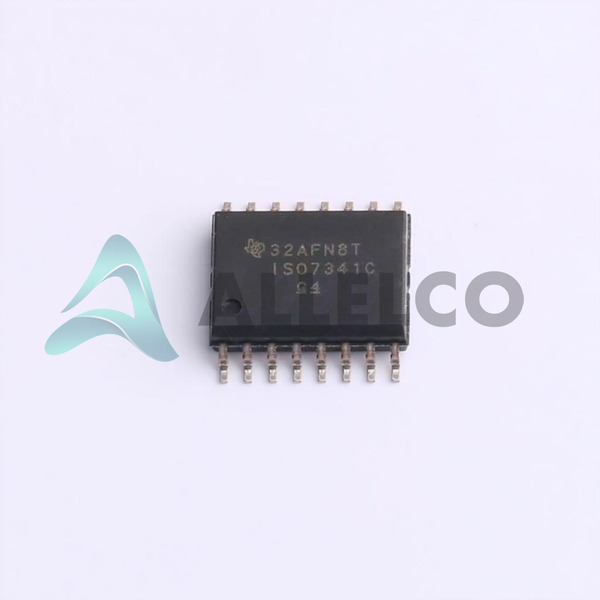

Número de pieza del fabricante
ISO7341CDWR
Fabricante
Instrumentos de Texas
Introducción
El ISO7341CDWR es un aislador digital de alta velocidad y cuatro canales de Texas Instruments.Proporciona un aislamiento confiable entre los sistemas digitales al tiempo que mantiene altas tasas de datos.
Características del producto y rendimiento
4 canales de aislamiento digital
Tasa de datos máximo de 25 Mbps
1 ns / 1.7 ns tiempos de aumento / caída típicos
58 ns retraso de propagación máxima
3000 VRMS Voltaje de aislamiento
-40 ° C a 125 ° C Rango de temperatura de funcionamiento
Tecnología de acoplamiento capacitiva
Ventajas del producto
Aislamiento digital de alta velocidad
Paquete compacto 16-soico
ROHS3 Cumplante
Amplio rango de temperatura de funcionamiento
Parámetros técnicos clave
Número de canales: 4
Tiempo de aumento/caída (típ): 2.1 ns, 1.7 ns
Retraso de propagación TPLH/TPHL (máximo): 58 ns, 58 ns
Aislamiento de voltaje: 3000 VRMS
Distorsión de ancho de pulso (máx): 4 ns
Modo común inmunidad transitoria (min): 25 kV/s
Velocidad de datos: 25 Mbps
Suministro de voltaje: 3 V a 5.5 V
Características de calidad y seguridad
ROHS3 Cumplante
Rango de temperatura de funcionamiento amplio (-40 ° C a 125 ° C)
Tecnología de acoplamiento capacitiva confiable
Compatibilidad
Montaje de superficie 16-SOICA
Compatible con una variedad de sistemas digitales
Áreas de aplicación
Automatización industrial
Instrumentación
Control del motor
Fuente de alimentación
Equipo médico
Sistemas de transporte
Ciclo de vida del producto
El ISO7341CDWR es un producto activo y no está cerca de la interrupción.
Las opciones de reemplazo o actualización pueden estar disponibles en Texas Instruments.
Razones clave para elegir este producto
Aislamiento digital de alta velocidad con una velocidad de datos de hasta 25 Mbps
Paquete compacto 16-soico con compatibilidad de montaje en superficie
Rango de temperatura de funcionamiento amplio de -40 ° C a 125 ° C
Tecnología de acoplamiento capacitiva confiable para un rendimiento a largo plazo
Cumplimiento de ROHS3 para la responsabilidad ambiental
Compatibilidad con una amplia gama de sistemas y aplicaciones digitales
