CasaProductosAisladoresAisladores digitalesISO7221BDR
ISO7221BDR Image
ISO7221BDR Image - 1ISO7221BDR Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

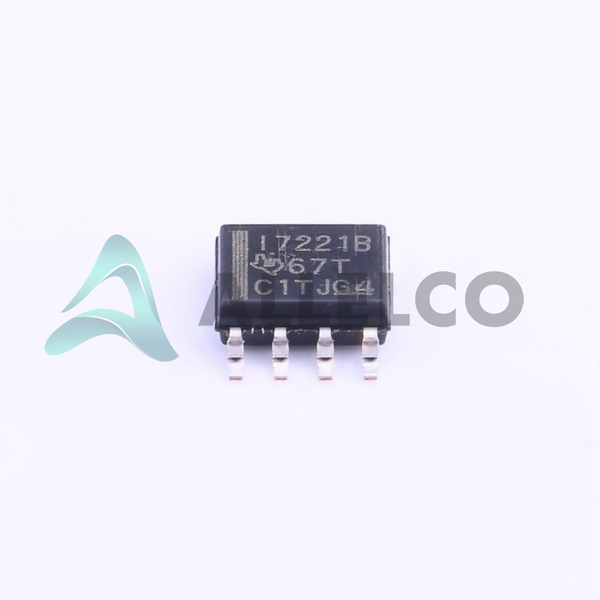

ISO7221BDR - Texas Instruments

Fabricante Número de pieza
ISO7221BDR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-ISO7221BDR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DGTL ISO 2500VRMS 2CH GP 8SOIC
Embalaje
8-SOIC
Ficha de datos
1.ISO7221BDR.pdf ...

Hoja de datos HTML

ISO7220-21A/B/C/M.pdf

Diseño/especificación de PCN

ISO722x 11/May/2021.pdf ISO722YY 17/Sep/2018.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 22768
  • Precio unitario: $0.889
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.889 $0.89
10+ $0.75 $7.50
30+ $0.674 $20.22
100+ $0.545 $54.50
500+ $0.506 $253.00
1000+ $0.489 $489.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas ISO7221BDR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - ISO7221BDR con especificaciones similares a Texas Instruments - ISO7221BDR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Suministro de voltaje 3V ~ 5.5V
Voltaje - Aislamiento 2500Vrms
Tipo General Purpose
Tecnología Capacitive Coupling
Paquete del dispositivo 8-SOIC
Serie -
Tiempo de subida / bajada (típico) 1ns, 1ns
Ancho de pulso Distorsión (máx.) 3ns
Retardo de propagación tpLH / tpHL (Max) 70ns, 70ns
Paquete / Cubierta 8-SOIC (0.154', 3.90mm Width)
Atributo del producto Valor del atributo
Paquete Tape & Reel (TR)
Temperatura de funcionamiento -40°C ~ 125°C
número de canales 2
Tipo de montaje Surface Mount
Poder aislado No
Entradas - Side 1 / Cara 2 1/1
Velocidad de datos 5Mbps
Inmunidad transitoria en modo común (Min) 25kV/µs
Corriente de carga Unidirectional
Número de producto base ISO7221

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

ISO7221BDR

Fabricante

Instrumentos de Texas

Introducción

Dispositivo aislador digital

Características del producto y rendimiento

2 canales

Rise/tiempo de caída: 1NS

Distorsión de ancho de pulso: 3ns max

Retraso de propagación: 70ns max

Tecnología de acoplamiento capacitiva

Modo común Inmunidad transitoria: 25kV/s min

Poder aislado: no

Velocidad de datos: 5Mbps

Suministro de voltaje: 3V a 5.5V

Tipo de canal unidireccional

Dispositivo de propósito general

Ventajas del producto

Aislamiento confiable entre entrada y salida

Transmisión de señal rápida

Distorsión de ancho de pulso bajo

Alto modo común inmunidad transitoria

Parámetros técnicos clave

Temperatura de funcionamiento: -40 ° C a 125 ° C

Paquete: 8-SOIC (0.154 ", 3,90 mm de ancho)

Tipo de montaje: soporte de superficie

Características de calidad y seguridad

ROHS3 Cumplante

Compatibilidad

Compatible con varios sistemas y circuitos digitales

Áreas de aplicación

Adecuado para aplicaciones que requieren un aislamiento confiable entre la entrada y la salida, como la automatización industrial, el control del motor y los suministros de energía

Ciclo de vida del producto

Modelo de producción actual, sin planes de interrupción o reemplazo

Razones clave para elegir este producto

Excelente rendimiento de aislamiento con alta inmunidad transitoria de modo común

Transmisión de señal rápida con baja distorsión de ancho de pulso

Amplio rango de temperatura de funcionamiento

Paquete compacto y de montaje en superficie

Cumplimiento de ROHS3 para la seguridad ambiental

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments ISO7221BDR

Atributo del producto ISO7221BDRG4 ISO7221CDR ISO7221CDRG4 ISO7221ADRG4
Número de pieza ISO7221BDRG4 ISO7221CDR ISO7221CDRG4 ISO7221ADRG4
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Suministro de voltaje - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Voltaje - Aislamiento - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Ancho de pulso Distorsión (máx.) - - - -
Retardo de propagación tpLH / tpHL (Max) - - - -
Inmunidad transitoria en modo común (Min) - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Tipo - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Poder aislado - - - -
Tecnología - - - -
Velocidad de datos - - - -
Serie - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Entradas - Side 1 / Cara 2 - - - -
Corriente de carga - - - -
número de canales - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Tiempo de subida / bajada (típico) - - - -

ISO7221BDR Hoja de datos PDF

Descargue las hojas de datos PDF ISO7221BDR y la documentación Texas Instruments para ISO7221BDR - Texas Instruments.

Hoja de datos HTML
ISO7220-21A/B/C/M.pdf
Diseño/especificación de PCN
ISO722x 11/May/2021.pdf ISO722YY 17/Sep/2018.pdf
