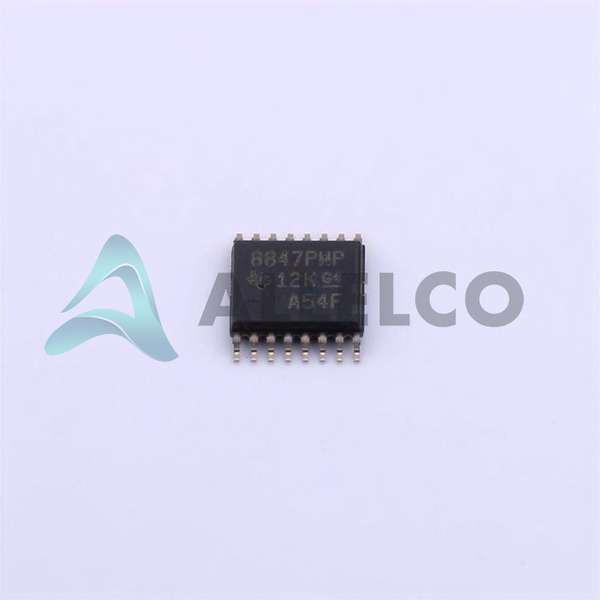

Número de pieza del fabricante
DRV8847PWPR
Fabricante
Instrumentos de Texas
Introducción
El DRV8847PWPR de Texas Instruments es un controlador de motor totalmente integrado que admite una variedad de tipos de motores, incluidos motores paso a paso bipolares y motores de CC cepillados, lo que lo convierte en una opción versátil para una amplia gama de aplicaciones.
Características del producto y rendimiento
Integra el control y la etapa de potencia para la conducción del motor
Admite tanto los motores de CC de paso bipolar y cepillado
Interfaz PWM para un control eficiente
Construido con tecnología MOSFET de potencia para mejorar el rendimiento
Capaz de conducir motores con hasta 2A corriente
El voltaje de funcionamiento amplio varía de 2.7V a 18V
Resistencia de alta temperatura con un rango operativo de -40 ° C a 150 ° C
Superficie de montaje con un paquete de 16 powertssop para un diseño compacto
Ventajas de productos
Versatilidad para conducir diferentes tipos de motores con un solo dispositivo
La alta integración reduce el recuento de componentes externos y la complejidad del sistema
Gestión de energía eficiente y rendimiento térmico
Facilidad de manejo con la interfaz PWM
Diseño robusto capaz de operar en condiciones extremas
Parámetros técnicos clave
Tipo de motor: DC bipolar, cepillado
Función: Conductor totalmente integrado, control y etapa de potencia
Configuración de salida: medio puente (4)
Interfaz: PWM
Salida actual: 2a
Suministro de voltaje: 2.7V ~ 18V
Carga de voltaje: 2.7V ~ 18V
Temperatura de funcionamiento: -40 ° C ~ 150 ° C (TJ)
Características de calidad y seguridad
Diseñado para una operación confiable en una amplia gama de condiciones ambientales.
La protección contra sobrecorriente, sobrecalentamiento y subtensión garantiza un funcionamiento seguro
Compatibilidad
Compatible con un amplio espectro de paso a paso bipolar y motores de CC cepillados
Los requisitos de voltaje flexible acomodan una amplia gama de fuentes de alimentación
Áreas de aplicación
Ampliamente aplicable en el motor de uso general de uso general en diferentes industrias, incluidos automotriz, industrial, electrónica de consumo y más
Ciclo de vida del producto
Actualmente marcado como activo
Producción continua sin un plan de interrupción inmediata, asegurando la disponibilidad a largo plazo
Varias razones clave para elegir este producto
La alta flexibilidad y la compatibilidad con varios tipos de motores lo hacen adecuado para una multitud de aplicaciones
Alto nivel de integración y facilidad de uso reduce el tiempo y el costo de desarrollo
Las características de protección térmica y eléctrica robusta mejoran la confiabilidad del sistema
La reputación de la calidad y el soporte de Texas Instruments
Condiciones de funcionamiento favorables para una amplia gama de aplicaciones con rango de temperatura extendido y capacidades de voltaje
