CasaProductosCircuitos integrados (ICS)Adquisición de datos: convertidores digitales a analógicos (DAC)DAC8760IPWPR

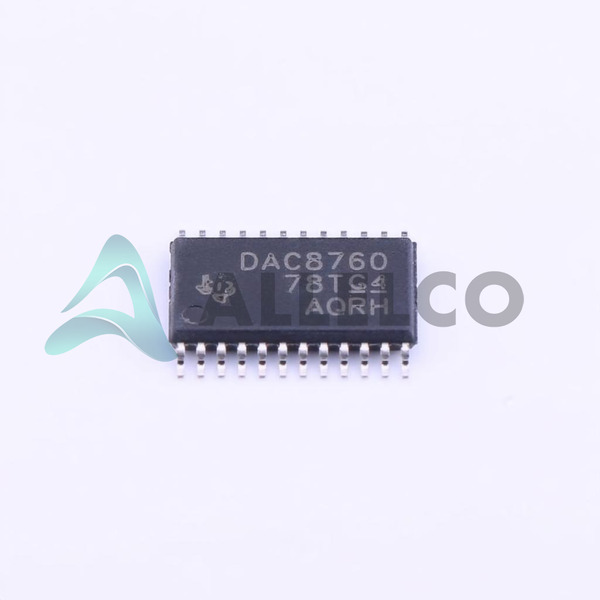

DAC8760IPWPR Image
DAC8760IPWPR Image - 1DAC8760IPWPR Image - 2DAC8760IPWPR Image - 3DAC8760IPWPR Image - 4DAC8760IPWPR Image - 5DAC8760IPWPR Image - 6DAC8760IPWPR Image - 7DAC8760IPWPR Image - 8DAC8760IPWPR Image - 9DAC8760IPWPR Image - 10
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

DAC8760IPWPR - Texas Instruments

Fabricante Número de pieza
DAC8760IPWPR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-DAC8760IPWPR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC DAC 16BIT V OR A-OUT 24HTSSOP
Embalaje
24-HTSSOP
Ficha de datos
1.DAC8760IPWPR.pdf ...

Ensamblaje de PCN/origen

2.73KHz.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 5361
  • Precio unitario: $5.281
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $5.281 $5.28
10+ $4.505 $45.05
30+ $4.109 $123.27
100+ $3.777 $377.70
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas DAC8760IPWPR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - DAC8760IPWPR con especificaciones similares a Texas Instruments - DAC8760IPWPR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Voltaje - fuente, Digital 2.7V ~ 5.5V
Voltaje - fuente, analógico 10V ~ 36V, -18V
Paquete del dispositivo 24-HTSSOP
Tiempo de estabilización 25µs (Typ)
Serie -
Tipo de referencia External, Internal
Paquete / Cubierta 24-PowerTSSOP (0.173', 4.40mm Width)
Paquete Tape & Reel (TR)
Tipo de salida Voltage or Current - Buffered
Atributo del producto Valor del atributo
Temperatura de funcionamiento -40°C ~ 125°C
Número de convertidores D / A 1
Número de bits 16
Tipo de montaje Surface Mount
INL / DNL (LSB) -, ±1 (Max)
Salida diferencial No
Interfaz de datos SPI, DSP
Número de producto base DAC8760
Arquitectura String DAC

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 3 (168 Hours)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

DAC8760IPWPR

Fabricante

Instrumentos de Texas

Introducción

Circuito integrado, adquisición de datos, convertidor digital a analógico, 16 bits, 1 canal

Características del producto y rendimiento

Resolución de 16 bits

1 canal D/A convertidor

Interfaces de datos SPI y DSP

Arquitectura DAC de cadena

25 μs Tiempo típico de asentamiento

Referencia externa o interna

Ventajas del producto

Amplio rango de voltaje de suministro de 2.7V a 5.5V

Voltaje bufferado o salida de corriente

Rango de temperatura de funcionamiento amplio de -40 ° C a 125 ° C

ROHS3 Cumplante

Parámetros técnicos clave

Número de bits: 16

Número de convertidores D/A: 1

Interfaces de datos: SPI, DSP

Arquitectura: cadena DAC

Paquete: 24-HTSOP

Voltaje de suministro: 2.7V a 5.5V (digital), 10V a 36V, -18V (analógico)

Tiempo de asentamiento: 25 μs (típico)

Referencia: externo o interno

INL/DNL: ± 1 LSB (Max)

Características de calidad y seguridad

ROHS3 Cumplante

Compatibilidad

Paquete de montaje en superficie

Compatible con una amplia gama de aplicaciones

Áreas de aplicación

Automatización industrial

Control de procesos

Sistemas de adquisición de datos

Equipo de prueba y medición

Ciclo de vida del producto

Producto actual, que no está a punto de interrumpir

Reemplazos y actualizaciones disponibles según sea necesario

Razones clave para elegir este producto

Convertidor D/A de 16 bits de alto rendimiento

Interfaces de datos flexibles y opciones de referencia

Voltaje de suministro amplio y rango de temperatura

Paquete de montaje en superficie compacto

Confiabilidad y calidad comprobadas de Texas Instruments

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments DAC8760IPWPR

Atributo del producto DAC8750IPWPR DAC8760IPWP DAC8750IPWP DAC8760IRHAR
Número de pieza DAC8750IPWPR DAC8760IPWP DAC8750IPWP DAC8760IRHAR
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Voltaje - fuente, Digital - 1.14V ~ 1.26V 11.4V ~ 16.5V 1.65V ~ 3.6V
Serie - - - -
Salida diferencial - Yes No -
Número de producto base - DAC34H84 MAX500 ADS62P42
Arquitectura - Current Source R-2R Pipelined
Número de bits - 16 8 14
Tipo de referencia - External, Internal External External, Internal
INL / DNL (LSB) - ±4, ±2 ±1 (Max), ±1 (Max) -
Voltaje - fuente, analógico - 3.14V ~ 3.46V 11.4V ~ 16.5V 3V ~ 3.6V
Número de convertidores D / A - 4 4 -
Tiempo de estabilización - 10ns (Typ) 4.5µs -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Tipo de salida - Current - Unbuffered Voltage - Buffered -
Interfaz de datos - LVDS - Parallel I²C LVDS - Parallel, Parallel
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Tipo de montaje - Surface Mount Through Hole Surface Mount

DAC8760IPWPR Hoja de datos PDF

Descargue las hojas de datos PDF DAC8760IPWPR y la documentación Texas Instruments para DAC8760IPWPR - Texas Instruments.

Ensamblaje de PCN/origen
2.73KHz.pdf
Diseño/especificación de PCN
DACx750/DACx760 17/Dec/2021.pdf Design 22/Feb/2022.pdf
