CasaProductosCircuitos integrados (ICS)Adquisición de datos: convertidores digitales a analógicos (DAC)DAC8564IAPWR

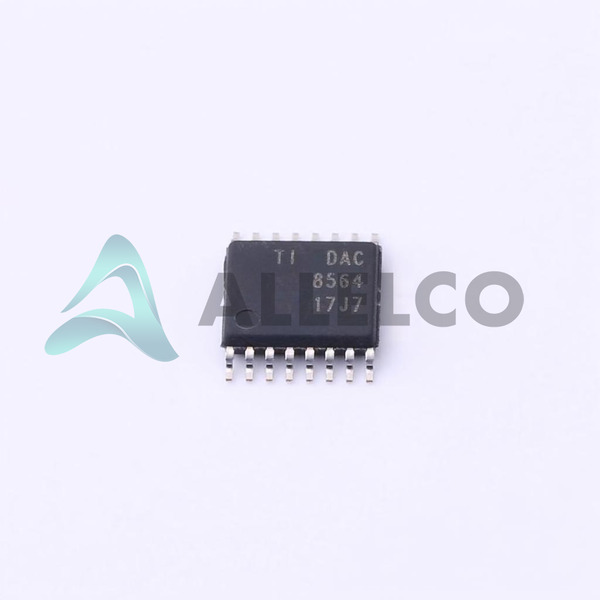

DAC8564IAPWR Image
DAC8564IAPWR Image - 1DAC8564IAPWR Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

DAC8564IAPWR - Texas Instruments

Fabricante Número de pieza
DAC8564IAPWR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-DAC8564IAPWR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC DAC 16BIT V-OUT 16TSSOP
Embalaje
16-TSSOP
Ficha de datos
1.DAC8564IAPWR.pdf ...

Hoja de datos HTML

DAC8564.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 4272
  • Precio unitario: $8.189
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $8.189 $8.19
10+ $7.834 $78.34
30+ $7.221 $216.63
100+ $6.685 $668.50
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas DAC8564IAPWR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - DAC8564IAPWR con especificaciones similares a Texas Instruments - DAC8564IAPWR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Voltaje - fuente, Digital 2.7V ~ 5.5V
Voltaje - fuente, analógico 2.7V ~ 5.5V
Paquete del dispositivo 16-TSSOP
Tiempo de estabilización 10µs
Serie -
Tipo de referencia External, Internal
Paquete / Cubierta 16-TSSOP (0.173", 4.40mm Width)
Paquete Tape & Reel (TR)
Tipo de salida Voltage - Buffered
Atributo del producto Valor del atributo
Temperatura de funcionamiento -40°C ~ 105°C
Número de convertidores D / A 4
Número de bits 16
Tipo de montaje Surface Mount
INL / DNL (LSB) ±4, ±0.5
Salida diferencial No
Interfaz de datos SPI, DSP
Número de producto base DAC8564
Arquitectura String DAC

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

DAC8564IAPWR

Fabricante

Instrumentos de Texas

Introducción

El DAC8564IAPWR es un convertidor digital a analógico (DAC) de alto rendimiento, diseñado para aplicaciones precisas de adquisición de datos.

Características del producto y rendimiento

Convertidores de digital a analógico de 16 bits cuádruples

Tiempo de asentamiento rápido de 10 µs

Salida de voltaje buffered

Compatibilidad de la interfaz SPI y DSP

Admite voltajes de referencia externos e internos

Ventajas de productos

Alta resolución de 16 bits para salida precisa

Salida multicanal con cuatro DAC en un paquete

Entrada de voltaje de referencia flexible para necesidades de aplicación variadas

Parámetros técnicos clave

Número de bits: 16

Número de convertidores D/A: 4

Tiempo de asentamiento: 10 µs

Tipo de salida: voltaje amortiguado

Suministro de voltaje, análogo: 2.7V ~ 5.5V

Suministro de voltaje, digital: 2.7V ~ 5.5V

INL/DNL (LSB): ± 4, ± 0.5

Temperatura de funcionamiento: -40 ° C ~ 105 ° C

Características de calidad y seguridad

Opera dentro de un amplio rango de temperatura de -40 ° C a 105 ° C, asegurando la confiabilidad en diversas condiciones ambientales

Compatibilidad

Compatible con interfaces de datos SPI y DSP para una fácil integración en los sistemas existentes

Áreas de aplicación

Automatización industrial

Sistemas de adquisición de datos

Instrumentación médica

Equipo de prueba y medición

Ciclo de vida del producto

Actualmente estado activo del producto

No se informa como una interrupción cercana

Disponibilidad de reemplazos o actualizaciones no especificadas

Varias razones clave para elegir este producto

Alta precisión con una resolución de 16 bits adecuada para la adquisición de datos detallada

Cuatro DAC integrados en un espacio de ahorro de chip y costo

Tiempo de asentamiento rápido habilitando ajustes rápidos de salida

Amplio rango de temperatura de funcionamiento, lo que lo hace adecuado para entornos hostiles

Opciones de suministro de doble voltaje que proporcionan flexibilidad de diseño

Compatible con interfaces digitales comunes para la integración de sistemas sin problemas

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments DAC8564IAPWR

Atributo del producto DAC8564IDPWR DAC8564IBPWR DAC8564IAPW DAC8564ICPWG4
Número de pieza DAC8564IDPWR DAC8564IBPWR DAC8564IAPW DAC8564ICPWG4
Fabricante Texas Instruments Texas Instruments Texas Instruments Luminary Micro / Texas Instruments
Número de producto base - DAC34H84 MAX500 ADS62P42
Tipo de referencia - External, Internal External External, Internal
Serie - - - -
Voltaje - fuente, analógico - 3.14V ~ 3.46V 11.4V ~ 16.5V 3V ~ 3.6V
Tipo de salida - Current - Unbuffered Voltage - Buffered -
Arquitectura - Current Source R-2R Pipelined
INL / DNL (LSB) - ±4, ±2 ±1 (Max), ±1 (Max) -
Número de convertidores D / A - 4 4 -
Salida diferencial - Yes No -
Interfaz de datos - LVDS - Parallel I²C LVDS - Parallel, Parallel
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Voltaje - fuente, Digital - 1.14V ~ 1.26V 11.4V ~ 16.5V 1.65V ~ 3.6V
Tiempo de estabilización - 10ns (Typ) 4.5µs -
Número de bits - 16 8 14

DAC8564IAPWR Hoja de datos PDF

Descargue las hojas de datos PDF DAC8564IAPWR y la documentación Texas Instruments para DAC8564IAPWR - Texas Instruments.

Diseño/especificación de PCN
Copper Bond Wire Revision A 04/Dec/2013.pdf Design 22/Feb/2022.pdf
Hoja de datos HTML
DAC8564.pdf
