CasaProductosCircuitos integrados (ICS)PMIC-Full, medio puente conductoresCSD97370Q5M

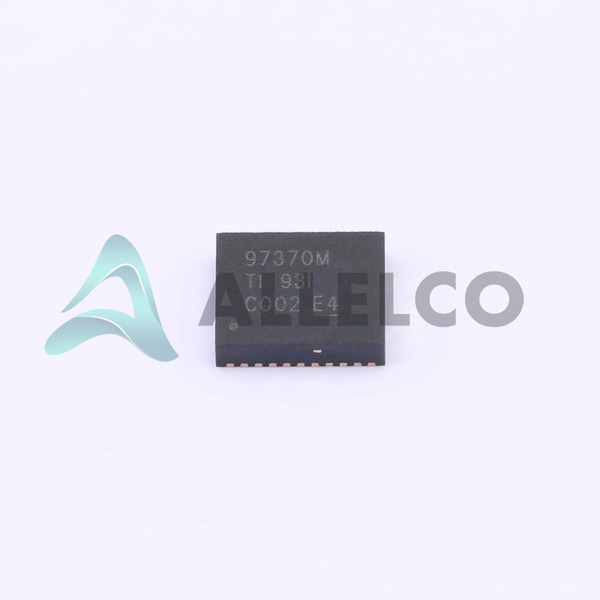

CSD97370Q5M Image
CSD97370Q5M Image - 1CSD97370Q5M Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

CSD97370Q5M - Texas Instruments

Fabricante Número de pieza
CSD97370Q5M
Fabricante
Texas Instruments
Allelco Número de pieza
32D-CSD97370Q5M
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC HALF BRIDGE DRIVER 40A 22LSON
Embalaje
22-LSON-CLIP (6x5)
Ficha de datos
1.CSD97370Q5M.pdf ...

Hoja de datos HTML

Cylindrical Battery Holders.pdf

Ensamblaje de PCN/origen

Wafer Fab 04/Jan/2018.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 26517
  • Precio unitario: $3.36
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $3.36 $3.36
10+ $2.929 $29.29
30+ $2.674 $80.22
100+ $2.415 $241.50
500+ $2.296 $1,148.00
1000+ $2.242 $2,242.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD97370Q5M
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD97370Q5M con especificaciones similares a Texas Instruments - CSD97370Q5M

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Suministro de voltaje 4.5V ~ 5.5V
Tensión - Carga 3.3V ~ 22V
Tecnología Power MOSFET
Paquete del dispositivo 22-LSON-CLIP (6x5)
Serie NexFET™
Rds On (Tipo) -
Paquete / Cubierta 22-PowerLFDFN
Paquete Tape & Reel (TR)
Configuración de salida Half Bridge
Atributo del producto Valor del atributo
Temperatura de funcionamiento -40°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Tipo de carga Inductive
Interfaz PWM
Caracteristicas Bootstrap Circuit
Protección contra fallos Shoot-Through, UVLO
Corriente - Salida Pico 60A
Corriente - Salida / Canal 40A
Número de producto base CSD97370
aplicaciones Synchronous Buck Converters

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 2 (1 Year)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

CSD97370Q5M

Fabricante

instrumentos de texas

Introducción

El CSD97370Q5M es un controlador de medio puente de alto rendimiento de los instrumentos de Texas, diseñado principalmente para administrar la potencia en convertidores síncronos.

Características del producto y rendimiento

Configuración de salida: medio puente

Utiliza la tecnología NEXFET ™ para una gestión de energía mejorada

Admite la interfaz de modulación de ancho de pulso (PWM)

Circuito de arranque integrado

Proporciona protección contra fallas contra el brote y bajo bloqueo de voltaje (UVLO)

Ventajas de productos

Alta capacidad de corriente, que admite una salida continua de hasta 40 A y salida máxima de 60 A

La operación de temperatura robusta varía de -40 ° C a 150 ° C

Manejo de potencia eficiente con un voltaje de suministro de 4.5V a 5.5V y el voltaje de carga varía de 3.3V a 22V

Parámetros técnicos clave

Salida actual / canal: 40A

Salida máxima actual: 60A

Suministro de voltaje: 4.5V ~ 5.5V

Carga de voltaje: 3.3V ~ 22V

Temperatura de funcionamiento: -40 ° C ~ 150 ° C (TJ)

Características de calidad y seguridad

Protección de disparo y protección UVLO para una mayor seguridad

Tecnología NEXFET ™ para una gestión y rendimiento de energía confiables

Compatibilidad

Diseñado para aplicaciones de carga inductiva

Ideal para usar con convertidores síncronos de dinero

Áreas de aplicación

Gestión de energía para varios dispositivos electrónicos

Adecuado para aplicaciones que requieren un manejo eficiente y confiable de altas corrientes

Ciclo de vida del producto

Estado del producto: activo

No se acerca a la interrupción, con disponibilidad de reemplazos o actualizaciones bajo la serie NEXFET ™

Varias razones clave para elegir este producto

Alta confiabilidad y rendimiento en condiciones extremas gracias al rango de temperatura robusto y las características de protección de fallas

Capacidad de manejo de alta corriente ideal para aplicaciones intensivas en energía

La tecnología NEXFET ™ garantiza la eficiencia y la seguridad de primer nivel

Embalaje compacto 22-Lson-Clip (6x5) Adecuado para aplicaciones con restricciones espaciales

Tecnología de gestión de energía líder en la industria de Texas-Instruments

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments CSD97370Q5M

Atributo del producto CSD97370AQ5M CSD96370Q5M CSD96371Q5M CSD97376Q4M
Número de pieza CSD97370AQ5M CSD96370Q5M CSD96371Q5M CSD97376Q4M
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Caracteristicas - - - Simultaneous Sampling
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Tensión - Carga - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Interfaz - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tipo de carga - - - -
Protección contra fallos - - - -
Corriente - Salida Pico - - - -
Configuración de salida - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Tecnología - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Suministro de voltaje - - - -
Serie - - - -
Rds On (Tipo) - - - -
Corriente - Salida / Canal - - - -
aplicaciones - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
