CasaProductosCircuitos integrados (ICS)PMIC-Full, medio puente conductoresCSD95492QVM

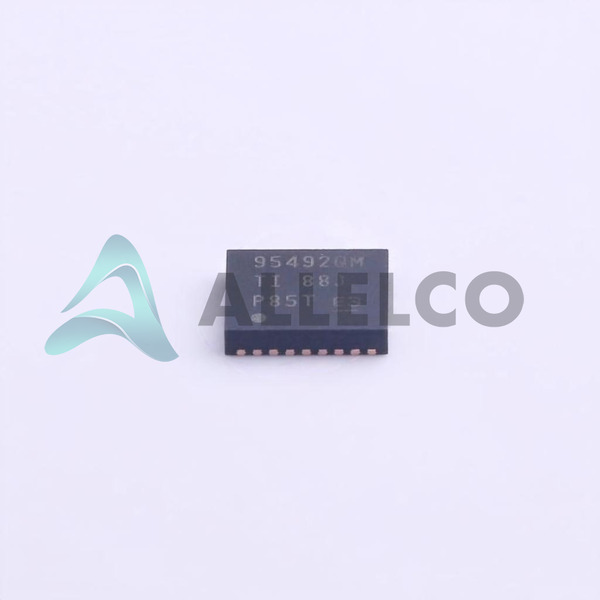

CSD95492QVM Image
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
OPCIóN EXPRESA
Método de pago

CSD95492QVM - Texas Instruments

Fabricante Número de pieza
CSD95492QVM
Fabricante
Texas Instruments
Allelco Número de pieza
32D-CSD95492QVM
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC HALF BRIDGE DRIVER 20A 18VSON
Embalaje
18-VSON (5x4)
Ficha de datos
1.CSD95492QVM.pdf ...

Ensamblaje de PCN/origen

Assembly 14/Sep/2020.pdf

Hoja de datos HTML

CSD95492QVM.pdf
Estado RoHS
ROHS3 Cumplante
Nuestra certificación
Existencias disponibles: 24375
  • Precio unitario: $0.705
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.705 $0.71
10+ $0.688 $6.88
30+ $0.676 $20.28
100+ $0.664 $66.40
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD95492QVM
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD95492QVM con especificaciones similares a Texas Instruments - CSD95492QVM

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Suministro de voltaje 4.5V ~ 5.5V
Tensión - Carga 4.5V ~ 16V
Tecnología Power MOSFET
Paquete del dispositivo 18-VSON (5x4)
Serie NexFET™
Rds On (Tipo) -
Paquete / Cubierta 18-PowerTFDFN
Paquete Tape & Reel (TR)
Configuración de salida Half Bridge (3)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -40°C ~ 125°C (TJ)
Tipo de montaje Surface Mount
Tipo de carga Inductive, Capacitive
Interfaz PWM
Caracteristicas Bootstrap Circuit
Protección contra fallos Shoot-Through
Corriente - Salida Pico 30A
Corriente - Salida / Canal 20A
Número de producto base CSD95492
aplicaciones Synchronous Buck Converters

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 2 (1 Year)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

CSD95492QVM

Fabricante

Instrumentos de Texas

Introducción

El CSD95492QVM es un IC de administración de energía de alto rendimiento especializado en aplicaciones de puente completo (H-puente H).

Características del producto y rendimiento

Configurado para circuitos de medio puente con salidas triples

Utiliza la tecnología NEXFET ™

Integración de tecnología de potencia MOSFET

Cuenta con circuito de arranque para la unidad de compuerta de lado alto

Protección de fallas diseñada para evitar el brote

Dispositivo de montaje en superficie con envasado de 18 POWERTFDFN

Ventajas de productos

Capacidad de alta corriente con 20A continuo y 30A Peak Salida

Operación eficiente del convertidor de dólares sincrónicos

Diseño compacto con paquete de 18 vsonas (5x4) para aplicaciones de ahorro de espacio

Rango de temperatura de funcionamiento robusto de -40 ° C a 125 ° C (TJ)

Parámetros técnicos clave

Configuración de salida: medio puente (3)

Suministro de voltaje: 4.5V ~ 5.5V

Carga de voltaje: 4.5V ~ 16V

Salida actual / canal: 20a

Salida máxima actual: 30A

Características de calidad y seguridad

Mecanismo de protección contra fallas de brote

Diseñado para soportar entornos de temperatura duros

Compatibilidad

Ideal para cargas inductivas y capacitivas

Versátil con interfaces PWM

Áreas de aplicación

Diseñado principalmente para convertidores de dinero sincrónicos en sistemas de gestión de energía

Ciclo de vida del producto

El estado del producto está actualmente activo

Sin indicación de interrupción, con reemplazos o actualizaciones no mencionadas

Varias razones clave para elegir este producto

La calidad y soporte de fabricación confiable de Texas Instruments

Alta salida de corriente adecuada para aplicaciones de energía exigentes

Tecnología NEXFET ™ de vanguardia para un rendimiento mejorado

Características de seguridad incorporadas, incluida la protección del brote

Capaz de operar en una amplia gama de temperaturas para aplicaciones versátiles

Optimizado para la eficiencia energética en convertidores de dólares sincrónicos impulsados ​​por PWM

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments CSD95492QVM

Atributo del producto CSD95492QVMT CSD95495QVM CSD95495QVMT CSD95496QVM
Número de pieza CSD95492QVMT CSD95495QVM CSD95495QVMT CSD95496QVM
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Caracteristicas - - - Simultaneous Sampling
Protección contra fallos - - - -
Suministro de voltaje - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Tipo de carga - - - -
Configuración de salida - - - -
Corriente - Salida / Canal - - - -
Corriente - Salida Pico - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Rds On (Tipo) - - - -
Interfaz - - - -
Tensión - Carga - - - -
Tecnología - - - -
Serie - - - -
aplicaciones - - - -

CSD95492QVM Hoja de datos PDF

Descargue las hojas de datos PDF CSD95492QVM y la documentación Texas Instruments para CSD95492QVM - Texas Instruments.

Ensamblaje de PCN/origen
Assembly 14/Sep/2020.pdf
Hoja de datos HTML
CSD95492QVM.pdf
