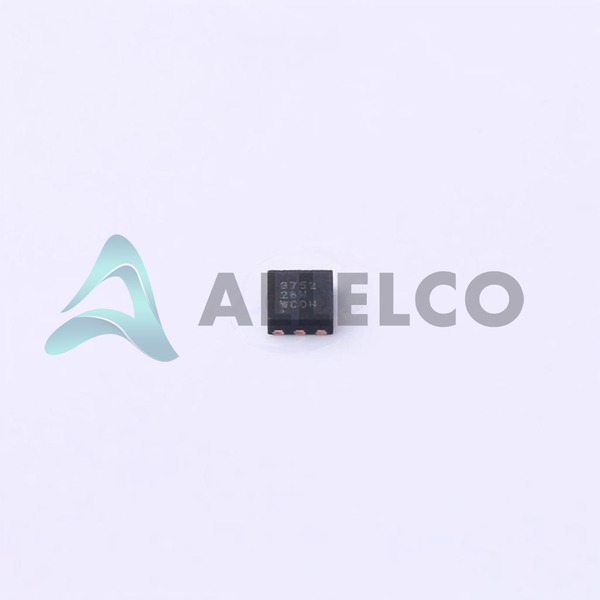

CSD87502Q2T Image
CSD87502Q2T Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

CSD87502Q2T - Texas Instruments

Fabricante Número de pieza
CSD87502Q2T
Fabricante
Texas Instruments
Allelco Número de pieza
32D-CSD87502Q2T
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET 2N-CH 30V 5A 6WSON
Embalaje
6-WSON (2x2)
Ficha de datos
1.CSD87502Q2T.pdf ...

Ensamblaje de PCN/origen

CSDYYY 01/Feb/2019.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 59240
  • Precio unitario: $0.907
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.907 $0.91
10+ $0.771 $7.71
30+ $0.695 $20.85
250+ $0.61 $152.50
500+ $0.508 $254.00
1000+ $0.492 $492.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD87502Q2T
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD87502Q2T con especificaciones similares a Texas Instruments - CSD87502Q2T

Atributo del producto Valor del atributo
Fabricante Texas Instruments
VGS (th) (Max) @Id 2V @ 250µA
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo 6-WSON (2x2)
Serie NexFET™
RDS (Max) @Id, Vgs 32.4mOhm @ 4A, 10V
Potencia - Max 2.3W
Paquete / Cubierta 6-WDFN Exposed Pad
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 353pF @ 15V
Carga de puerta (Qg) (máx.) @ Vgs 6nC @ 10V
Característica de FET Logic Level Gate, 5V Drive
Voltaje drenaje-fuente (VDS) Las 30V
Corriente - Drenaje Continuo (Id) @ 25 ° C 5A
Configuración 2 N-Channel (Dual)
Número de producto base CSD87502

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

CSD87502Q2T

Fabricante

Instrumentos de Texas

Introducción

Producto de semiconductores discretos

Parte de los fets de transistores, categoría de matrices MOSFETS

Características del producto y rendimiento

ROHS3 Cumplante

Paquete de 6-wson (2x2)

Serie NEXFET

Embalaje de cinta y carrete (TR)

Rango de temperatura de funcionamiento: -55 ° C a 150 ° C

Potencia máxima: 2.3W

Configuración: 2 canales N (dual)

Voltaje de drenaje a fuente (VDSS): 30V

Rds (on) (max) @ id, VGS: 32.4mohm @ 4a, 10V

Tecnología MOSFET (óxido de metal)

Corriente de drenaje continuo máximo (ID) @ 25 ° C: 5A

Capacitancia de entrada máxima (CISS) @ VDS: 353pf @ 15V

Puerta de nivel de lógica, unidad de 5 V

Max vgs (th) @ id: 2v @ 250a

MAX GATE CARGA (QG) @ VGS: 6NC @ 10V

Tipo de montaje de montaje en superficie

Ventajas de productos

ROHS3 Cumplante

Paquete compacto de 6-wson (2x2)

Amplio rango de temperatura de funcionamiento

Capacidad de manejo de alta potencia

Baja resistencia

Alta capacidad de corriente

Puerta de nivel de lógica, unidad de 5 V

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 30V

Rds (on) (max) @ id, VGS: 32.4mohm @ 4a, 10V

Corriente de drenaje continuo máximo (ID) @ 25 ° C: 5A

Capacitancia de entrada máxima (CISS) @ VDS: 353pf @ 15V

Max vgs (th) @ id: 2v @ 250a

MAX GATE CARGA (QG) @ VGS: 6NC @ 10V

Características de calidad y seguridad

ROHS3 Cumplante

Compatibilidad

Compatible con una amplia gama de sistemas electrónicos y aplicaciones que requieren MOSFET de alto rendimiento y baja resistencia.

Áreas de aplicación

Adecuado para su uso en gestión de energía, control de motor y otras aplicaciones electrónicas de alta potencia.

Ciclo de vida del producto

Actualmente en producción activa

Los reemplazos y las actualizaciones pueden estar disponibles en el futuro a medida que la tecnología evoluciona.

Razones clave para elegir este producto

Cumplimiento de ROHS3 para la responsabilidad ambiental

Paquete compacto de 6-wson (2x2) para diseños con restricciones espaciales

Rango de temperatura de funcionamiento amplio para una amplia flexibilidad de aplicación

Manejo de alta potencia y baja resistencia para una entrega de energía eficiente

Alta capacidad de corriente para aplicaciones exigentes

Puerta de nivel lógico, unidad de 5 V para una fácil integración con circuitos de control

Embalaje de montaje en superficie para ensamblaje automatizado
