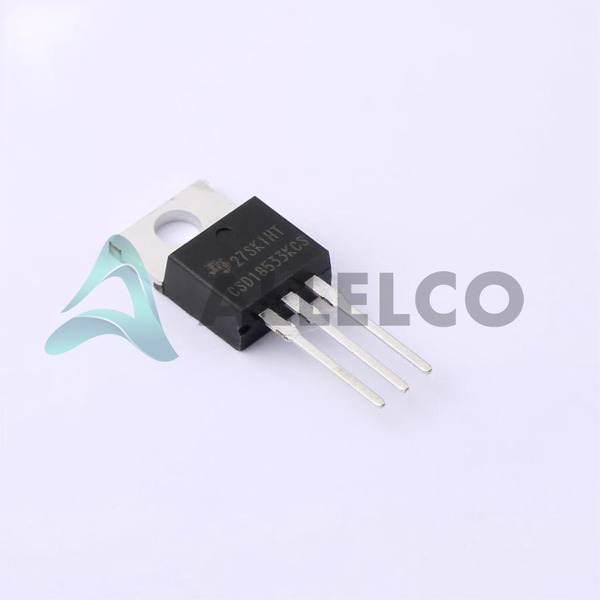

CSD18533KCS - Texas Instruments

Name: Texas Instruments CSD18533KCS
Brand: Texas Instruments
SKU: CSD18533KCS
Price: 0.682 USD
Availability: InStock
Rating: 5 (9 reviews)

Fabricante Número de pieza: CSD18533KCS

Fabricante: Texas Instruments

Allelco Número de pieza: 32D-CSD18533KCS

Garantía: 1 año de garantía Allelco - Descubre más

Descripción de piezas: MOSFET N-CH 60V 72A/100A TO220-3

Embalaje: TO-220-3

Ficha de datos: 1.CSD18533KCS.pdf ...

Ensamblaje de PCN/origen
Site Chg 04/Dec/2015.pdf

Estado RoHS: ROHS3 Cumplante

~~Comparar~~

Nuestra certificación

Existencias disponibles: 46420

Precio unitario: $1.12
Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad	Precio unitario	Precio subtotal
1+	$1.12	$1.12
10+	$0.956	$9.56
30+	$0.854	$25.62
100+	$0.75	$75.00
500+	$0.703	$351.50
1000+	$0.682	$682.00

Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.

OPCIóN EXPRESA

Método de pago

Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD18533KCS
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD18533KCS con especificaciones similares a Texas Instruments - CSD18533KCS

Atributo del producto	Valor del atributo
Fabricante	Texas Instruments
VGS (th) (Max) @Id	2.3V @ 250µA
Vgs (Max)	±20V
Tecnología	MOSFET (Metal Oxide)
Paquete del dispositivo	TO-220-3
Serie	NexFET™
RDS (Max) @Id, Vgs	6.3mOhm @ 75A, 10V
La disipación de energía (máximo)	192W (Tc)
Paquete / Cubierta	TO-220-3
Paquete	Tube

Atributo del producto	Valor del atributo
Temperatura de funcionamiento	-55°C ~ 175°C (TJ)
Tipo de montaje	Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds	3025 pF @ 30 V
Carga de puerta (Qg) (máx.) @ Vgs	34 nC @ 10 V
Tipo FET	N-Channel
Característica de FET	-
Voltaje de la Unidad (Max Rds On, Min Rds On)	4.5V, 10V
Voltaje drenaje-fuente (VDS) Las	60 V
Corriente - Drenaje Continuo (Id) @ 25 ° C	72A (Ta), 100A (Tc)
Número de producto base	CSD18533

Clasificaciones ambientales y de exportación

ATRIBUTO	DESCRIPCIóN
Estado RoHS	ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL)	1 (Unlimited)
Estatus de alcance	REACH Unaffected
ECCN	EAR99

Introducción de piezas

Número de pieza del fabricante

Csd18533kcs

Fabricante

Instrumentos de Texas

Introducción

Transistor MOSFET MOSFET de potencia N de alto rendimiento adecuado para una amplia gama de aplicaciones de conversión de potencia.

Características del producto y rendimiento

Diseñado para una alta eficiencia en aplicaciones de conversión de energía

Extremadamente baja en resistencia para minimizar las pérdidas de conducción

Alto rango de temperatura de funcionamiento de -55 ° C a 175 ° C

Velocidad de conmutación rápida y baja carga de puerta para mejorar la eficiencia

Diseño resistente con alta capacidad de energía de avalancha

Ventajas de productos

Excelente rendimiento térmico

Resistencia extremadamente baja para alta eficiencia

Amplio rango de temperatura de funcionamiento

Cambio rápido para aplicaciones de alta frecuencia

Diseño robusto para operaciones confiables

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 60V

Voltaje máximo de fuente de puerta (VGS): ± 20V

En resistencia (RDS (ON)): 6.3MΩ @ 75a, 10V

Corriente de drenaje continuo (ID): 72a (TA), 100a (TC)

Capacitancia de entrada (CISS): 3025pf @ 30V

Disipación de potencia (TC): 192W

Características de calidad y seguridad

ROHS3 Cumplante

Fabricado utilizando procesos de alta calidad para garantizar la confiabilidad

Compatibilidad

Montaje de agujeros en el paquete To220-3

Áreas de aplicación

Fuente de alimentación

Impulso del motor

Inversores

Convistadores de alimentación de conmutación

Electrónica industrial y automotriz

Ciclo de vida del producto

Producción actual, no se planea la interrupción

Piezas de repuesto y actualizaciones disponibles

Varias razones clave para elegir este producto

Eficiencia excepcional debido a la resistencia ultra baja

Amplio rango de temperatura de funcionamiento para diversas aplicaciones

Cambio rápido para conversión de potencia de alta frecuencia

Diseño robusto y confiable para uso a largo plazo

Compatibilidad con aplicaciones de electrónica de potencia común

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments CSD18533KCS

Atributo del producto
Número de pieza	CSD18532KCS	CSD18535KCS	CSD18534KCS	CSD18535KTT
Fabricante	Texas Instruments	Texas Instruments	Texas Instruments	Texas Instruments
Voltaje de la Unidad (Max Rds On, Min Rds On)	-	-	-	-
Número de producto base	-	DAC34H84	MAX500	ADS62P42
VGS (th) (Max) @Id	-	-	-	-
Paquete del dispositivo	-	196-NFBGA (12x12)	16-PDIP	64-VQFN (9x9)
Característica de FET	-	-	-	-
Capacitancia de Entrada (Ciss) (Max) @ Vds	-	-	-	-
RDS (Max) @Id, Vgs	-	-	-	-
Tipo de montaje	-	Surface Mount	Through Hole	Surface Mount
Serie	-	-	-	-
Carga de puerta (Qg) (máx.) @ Vgs	-	-	-	-
Voltaje drenaje-fuente (VDS) Las	-	-	-	-
La disipación de energía (máximo)	-	-	-	-
Corriente - Drenaje Continuo (Id) @ 25 ° C	-	-	-	-
Vgs (Max)	-	-	-	-
Temperatura de funcionamiento	-	-40°C ~ 85°C	0°C ~ 70°C	-40°C ~ 85°C
Paquete / Cubierta	-	196-LFBGA	16-DIP (0.300', 7.62mm)	64-VFQFN Exposed Pad
Tecnología	-	-	-	-
Paquete	-	Tape & Reel (TR)	Tube	Tape & Reel (TR)
Tipo FET	-	-	-	-
