CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaCSD17559Q5

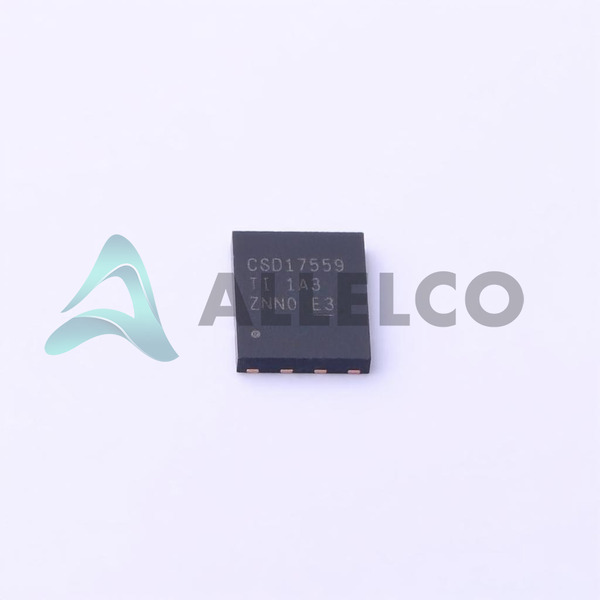

CSD17559Q5 Image
CSD17559Q5 Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

CSD17559Q5 - Texas Instruments

Fabricante Número de pieza
CSD17559Q5
Fabricante
Texas Instruments
Allelco Número de pieza
32D-CSD17559Q5
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 30V 40A/100A 8VSON
Embalaje
8-VSON-CLIP (5x6)
Ficha de datos
1.CSD17559Q5.pdf ...

Diseño/especificación de PCN

Qualification Revision A 01/Jul/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 25555
  • Precio unitario: $1.649
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.649 $1.65
10+ $1.467 $14.67
30+ $1.338 $40.14
100+ $1.22 $122.00
500+ $1.166 $583.00
1000+ $1.144 $1,144.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD17559Q5
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD17559Q5 con especificaciones similares a Texas Instruments - CSD17559Q5

Atributo del producto Valor del atributo
Fabricante Texas Instruments
VGS (th) (Max) @Id 1.7V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo 8-VSON-CLIP (5x6)
Serie NexFET™
RDS (Max) @Id, Vgs 1.15mOhm @ 40A, 10V
La disipación de energía (máximo) 3.2W (Ta), 96W (Tc)
Paquete / Cubierta 8-PowerTDFN
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 9200 pF @ 15 V
Carga de puerta (Qg) (máx.) @ Vgs 51 nC @ 4.5 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 4.5V, 10V
Voltaje drenaje-fuente (VDS) Las 30 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 40A (Ta), 100A (Tc)
Número de producto base CSD17559

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

CSD17559Q5

Fabricante

Instrumentos de Texas

Introducción

Transistor MOSFET de canal de alto rendimiento

Características del producto y rendimiento

Baja en resistencia (1.15 MΩ)

Capacidad de alta corriente (40 por continuo, 100 por pulsado)

Velocidad de conmutación rápida

Alta densidad de potencia (3.2 W a 25 ° C, 96 W a temperatura del caso)

Rango de temperatura amplio (-55 ° C a 150 ° C)

Carga de puerta baja (51 NC)

Ventajas de productos

Excelente eficiencia y densidad de potencia

Rendimiento térmico robusto

Adecuado para aplicaciones de alta potencia y alta frecuencia

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 30 V

Voltaje de puerta a fuente (VGS): ± 20 V

En resistencia (RDS (ON)): 1.15 MΩ @ 40 A, 10 V

Corriente de drenaje continuo (ID): 40 A (a 25 ° C), 100 A (a temperatura del caso)

Capacitancia de entrada (CISS): 9200 pf @ 15 V

Características de calidad y seguridad

ROHS3 Cumplante

Alta fiabilidad y estabilidad a largo plazo

Compatibilidad

Paquete de montaje en superficie (8-Powertdfn)

Adecuado para una amplia gama de aplicaciones de conversión y control de energía

Áreas de aplicación

Suministros de alimentación de conmutación

Impulso del motor

Electrónica industrial y de consumo

Electrónica automotriz

Ciclo de vida del producto

Este producto está actualmente en producción y no hay planes de interrupción.

Las opciones de reemplazo o actualización están disponibles en Texas Instruments.

Varias razones clave para elegir este producto

Densidad y eficiencia de potencia excepcionales

Rendimiento térmico robusto que permite la operación de alta potencia

Velocidad de conmutación rápida para aplicaciones de alta frecuencia

Carga de puerta baja para una fácil integración del controlador

Diseño confiable y compatible con ROHS

Amplio rango de temperatura de funcionamiento

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments CSD17559Q5

Atributo del producto CSD17559Q5T CSD17556Q5BT CSD17556Q5B CSD17555Q5A
Número de pieza CSD17559Q5T CSD17556Q5BT CSD17556Q5B CSD17555Q5A
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Carga de puerta (Qg) (máx.) @ Vgs - - - -
VGS (th) (Max) @Id - - - -
Vgs (Max) - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Serie - - - -
RDS (Max) @Id, Vgs - - - -
Tecnología - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Tipo FET - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
La disipación de energía (máximo) - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Característica de FET - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42

CSD17559Q5 Hoja de datos PDF

Descargue las hojas de datos PDF CSD17559Q5 y la documentación Texas Instruments para CSD17559Q5 - Texas Instruments.

Diseño/especificación de PCN
Qualification Revision A 01/Jul/2014.pdf
Ensamblaje de PCN/origen
Assembly/Test Site Revision C 09/Feb/2015.pdf
