CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaCSD17501Q5A

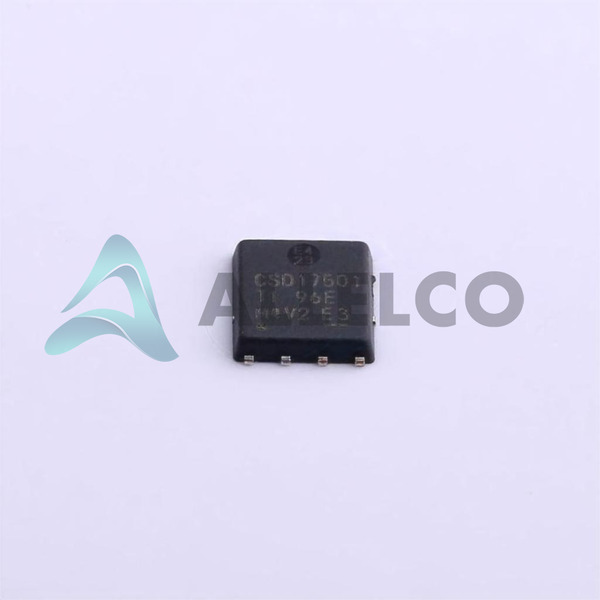

CSD17501Q5A Image
CSD17501Q5A Image - 1CSD17501Q5A Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

CSD17501Q5A - Texas Instruments

Fabricante Número de pieza
CSD17501Q5A
Fabricante
Texas Instruments
Allelco Número de pieza
32D-CSD17501Q5A
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 30V 100A 8VSON
Embalaje
8-VSONP (5x6)
Ficha de datos
-
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 31521
  • Precio unitario: $1.559
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.559 $1.56
10+ $1.346 $13.46
30+ $1.211 $36.33
100+ $0.983 $98.30
500+ $0.921 $460.50
1000+ $0.895 $895.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD17501Q5A
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD17501Q5A con especificaciones similares a Texas Instruments - CSD17501Q5A

Atributo del producto Valor del atributo
Fabricante Texas Instruments
VGS (th) (Max) @Id 1.8V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo 8-VSONP (5x6)
Serie NexFET™
RDS (Max) @Id, Vgs 2.9mOhm @ 25A, 10V
La disipación de energía (máximo) 3.2W (Ta)
Paquete / Cubierta 8-PowerTDFN
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 2630 pF @ 15 V
Carga de puerta (Qg) (máx.) @ Vgs 17 nC @ 4.5 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 4.5V, 10V
Voltaje drenaje-fuente (VDS) Las 30 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 100A (Tc)
Número de producto base CSD17501

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

CSD17501Q5A

Fabricante

Instrumentos de Texas

Introducción

MOSFET de canal N de alto rendimiento con baja resistencia y conmutación rápida

Características del producto y rendimiento

Muy baja resistencia de 2.9 miliohms a 25A, 10V

Capacidad de corriente de drenaje continuo (TC) de 100 A

Alta calificación de voltaje de drenaje a fuente de 30V

Rango de temperatura de funcionamiento amplio de -55 ° C a 150 ° C

Cambio rápido con una carga de puerta baja de 17 NC a 4.5V

Ventajas de productos

Excelente eficiencia energética debido a la resistencia ultra baja

Capacidad de manejo de alta corriente

Adecuado para aplicaciones de conmutación de densidad de alta potencia de alta frecuencia

Rango de temperatura de funcionamiento robusto

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 30V

Voltaje máximo de puerta a fuente (VGS): ± 20V

En resistencia (RDS (ON)): 2.9 miliohms @ 25A, 10V

Corriente de drenaje continuo (ID): 100A (TC)

Capacitancia de entrada (CISS): 2630pf @ 15V

Disipación de potencia (PD): 3.2W (TA)

Características de calidad y seguridad

ROHS3 Cumplante

Adecuado para varias aplicaciones críticas de seguridad

Compatibilidad

Compatible con controladores y controladores MOSFET estándar

Áreas de aplicación

Aplicaciones de conmutación de alta frecuencia y densidad de alta frecuencia

Aplicaciones de conmutación inductiva (por ejemplo, motores, convertidores DC-DC)

Electrónica automotriz, industrial y de consumo

Ciclo de vida del producto

Este producto se encuentra actualmente en producción activa y disponibilidad es buena.

Los reemplazos o actualizaciones pueden estar disponibles en el futuro a medida que evoluciona la tecnología.

Varias razones clave para elegir este producto

Excelente eficiencia energética y alta capacidad de manejo de corriente debido a la resistencia ultra baja

Rendimiento de conmutación rápida con baja carga de puerta para aplicaciones de alta frecuencia

Rango de temperatura de funcionamiento robusto para su uso en entornos diversos

Compatibilidad con controladores y controladores MOSFET estándar para una fácil integración

Cumplimiento de ROHS3 para aplicaciones críticas de seguridad

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments CSD17501Q5A

Atributo del producto CSD17507Q5A CSD17505Q5A CSD17506Q5A CSD17507Q5AT
Número de pieza CSD17507Q5A CSD17505Q5A CSD17506Q5A CSD17507Q5AT
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Vgs (Max) - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Característica de FET - - - -
VGS (th) (Max) @Id - - - -
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
RDS (Max) @Id, Vgs - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Tipo FET - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Tecnología - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Serie - - - -
La disipación de energía (máximo) - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
