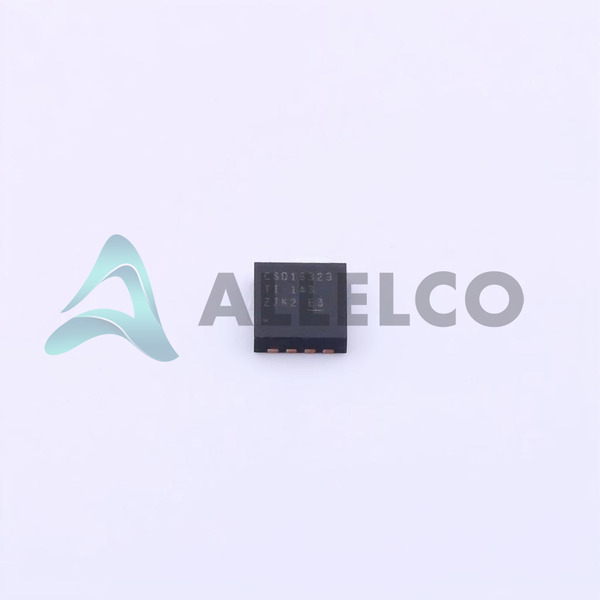

CSD16323Q3 Image
CSD16323Q3 Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

CSD16323Q3 - Texas Instruments

Fabricante Número de pieza
CSD16323Q3
Fabricante
Texas Instruments
Allelco Número de pieza
32D-CSD16323Q3
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 25V 21A/60A 8VSON
Embalaje
8-VSON-CLIP (3.3x3.3)
Ficha de datos
1.CSD16323Q3.pdf ...

Diseño/especificación de PCN

Qualification Revision A 01/Jul/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 63780
  • Precio unitario: $0.363
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.363 $0.36
10+ $0.295 $2.95
30+ $0.261 $7.83
100+ $0.228 $22.80
500+ $0.207 $103.50
1000+ $0.197 $197.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD16323Q3
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD16323Q3 con especificaciones similares a Texas Instruments - CSD16323Q3

Atributo del producto Valor del atributo
Fabricante Texas Instruments
VGS (th) (Max) @Id 1.4V @ 250µA
Vgs (Max) +10V, -8V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo 8-VSON-CLIP (3.3x3.3)
Serie NexFET™
RDS (Max) @Id, Vgs 4.5mOhm @ 24A, 8V
La disipación de energía (máximo) 3W (Ta)
Paquete / Cubierta 8-PowerTDFN
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 1300 pF @ 12.5 V
Carga de puerta (Qg) (máx.) @ Vgs 8.4 nC @ 4.5 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 3V, 8V
Voltaje drenaje-fuente (VDS) Las 25 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 21A (Ta), 60A (Tc)
Número de producto base CSD16323

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

CSD16323Q3

Fabricante

Instrumentos de Texas

Introducción

Producto de semiconductores discretos

Transistores fets, MOSFETS single

Características del producto y rendimiento

ROHS3 Cumplante

Paquete de 8-Vson-Clip (3.3x3.3)

Serie NEXFET

Paquete de cinta y carrete (tr)

Temperatura de funcionamiento: -55 ° C ~ 150 ° C (TJ)

Voltaje de drenaje a fuente (VDSS): 25 V

VGS (máximo): +10V, -8V

Rds on (max) @ id, VGS: 4.5mohm @ 24a, 8V

Tecnología MOSFET (óxido de metal)

Drenaje continuo actual (ID) @ 25 ° C: 21a (TA), 60A (TC)

Capacitancia de entrada (CISS) (Max) @ VDS: 1300 pf @ 12.5 V

Disipación de potencia (máximo): 3W (TA)

Tipo de FET de canal N

VGS (th) (max) @ id: 1.4V @ 250a

Voltaje de accionamiento (máximo rds encendido, min rds encendido): 3V, 8V

GATE CARGA (QG) (MAX) @ VGS: 8.4 NC @ 4.5 V

Tipo de montaje de montaje en superficie

Ventajas de productos

ROHS3 Cumplante

Paquete Compact 8-Vson-Clip (3.3x3.3)

Amplio rango de temperatura de funcionamiento

Baja capacidad de baja resistencia y alta corriente

Adecuado para varias aplicaciones de conversión y control de energía

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 25 V

VGS (máximo): +10V, -8V

Rds on (max) @ id, VGS: 4.5mohm @ 24a, 8V

Drenaje continuo actual (ID) @ 25 ° C: 21a (TA), 60A (TC)

Capacitancia de entrada (CISS) (Max) @ VDS: 1300 pf @ 12.5 V

Disipación de potencia (máximo): 3W (TA)

VGS (th) (max) @ id: 1.4V @ 250a

GATE CARGA (QG) (MAX) @ VGS: 8.4 NC @ 4.5 V

Características de calidad y seguridad

ROHS3 Cumplante

Compatibilidad

Adecuado para una amplia gama de aplicaciones de conversión y control de energía

Áreas de aplicación

Conversión de potencia

Control del motor

Control de iluminación

Aplicaciones industriales

Ciclo de vida del producto

Actualmente en producción

Las opciones de reemplazo/actualización pueden estar disponibles en el futuro

Razones clave para elegir este producto

ROHS3 Cumplimiento para la amistad ambiental

Paquete Compact 8-Vson-Clip (3.3x3.3) para diseños con restricciones espaciales

Amplio rango de temperatura de funcionamiento para aplicaciones versátiles

Baja capacidad de resistencia y alta corriente para un manejo de potencia eficiente

Adecuado para una variedad de aplicaciones de conversión y control de energía
