Número de pieza del fabricante

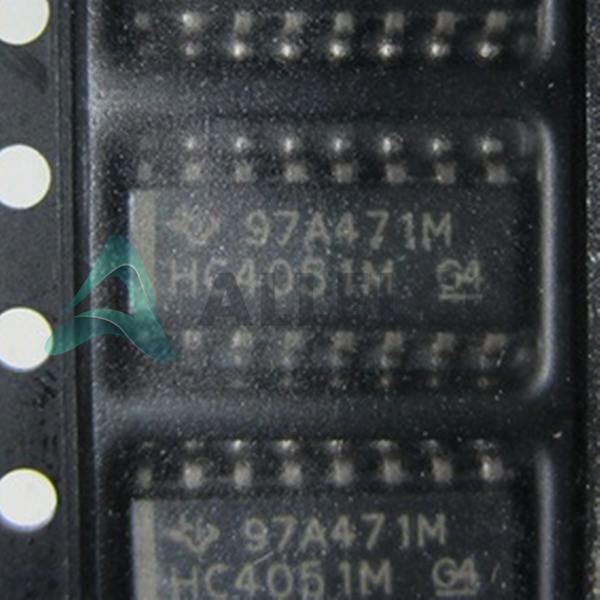

CD74HC4051M
Fabricante
Instrumentos de Texas
Introducción
El CD74HC4051M es un interruptor analógico de alto rendimiento y controlado digitalmente utilizado en una amplia gama de aplicaciones, que ofrece una versátil configuración de multiplexador/demultiplexor 8: 1.
Características del producto y rendimiento
Multiplexador/demultiplexor controlado digitalmente
Configuración individual de 8 canales
Conmutación de alta velocidad
Baja resistencia en el estado de 130ohm
Excelente coincidencia de canal a canal (ΔRon) de 5ohm
Admite amplios voltajes de rango: 2V a 6V (single), ± 1V a ± 5V (dual)
Ancho de banda alto de hasta 180MHz
Corriente de fuga baja fuera del estado de 400NA
Capacitancia de canal mínimo de 25pf
Ventajas de productos
Rendimiento de precisión con baja resistencia en el estado
Soporte de voltaje flexible para diversas aplicaciones
Comunicación de alta velocidad con ancho de banda amplio
Un consumo de energía más bajo con una gestión actual eficiente
Parámetros técnicos clave
Número de circuitos: 1
Resistencia en el estado (máximo): 130ohm
Suministro de voltaje: 2V ~ 6V (único), ± 1V ~ ± 5V (dual)
Capacitancia del canal: 25pf
Temperatura de funcionamiento: -55 ° C ~ 125 ° C
Características de calidad y seguridad
Las pruebas rigurosas aseguran una confiabilidad de más de -55 ° C a 125 ° C temperaturas de funcionamiento
Compatibilidad
Compatible con varios niveles de señal debido a su amplio rango de suministro de voltaje
Diseño de montaje en superficie para facilitar la integración en diseños modernos de PCB
Áreas de aplicación
Enrutamiento de señales en sistemas de comunicación
Sistemas de adquisición de datos
Cambio de audio/video
Sistemas de control industrial
Ciclo de vida del producto
Estado: la última vez compra (indicando la interrupción que se acerca)
Las oportunidades para reemplazos o actualizaciones deben considerarse en proyectos a largo plazo
Varias razones clave para elegir este producto
Alta confiabilidad y rendimiento de Texas Instruments
Funcionalidad versátil para multiplexación o demultiplexación
Adecuado para aplicaciones de alta velocidad con ancho de banda de hasta 180MHz
Integridad de señal mejorada y menor disipación de potencia
Compatible con una amplia gama de voltajes operativos para uso flexible de aplicaciones
El paquete de montaje en superficie facilita la integración fácil en diversas arquitecturas de diseño
