Número de pieza del fabricante

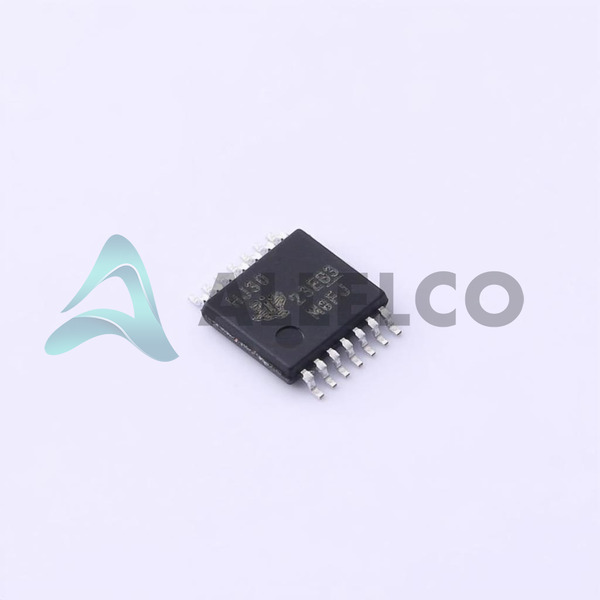

CD74HC30PWR
Fabricante
Instrumentos de Texas
Introducción
Puerta NAND de 8 entradas de alta velocidad CMOS
Características del producto y rendimiento
Tecnología CMOS de alta velocidad
Puerta NAND de 8 entradas de 8 entradas
Corriente inactiva baja
Ventajas de productos
Rango de voltaje de funcionamiento amplio (2V - 6V)
Bajo consumo de energía
Corriente de salida alta (5.2MA)
Retrasos de propagación equilibrada
Parámetros técnicos clave
Tipo lógico: puerta NAND
Número de circuitos: 1
Número de entradas: 8
Voltaje - Suministro: 2V ~ 6V
Corriente - Obliescent (Max): 2 µA
Corriente - Salida alta, baja: 5.2MA, 5.2MA
Nivel lógico de entrada - Bajo: 0.5V ~ 1.8V
Nivel lógico de entrada - Alto: 1.5V ~ 4.2V
Retraso de propagación máxima @ V, Max CL: 22ns @ 6V, 50pf
Temperatura de funcionamiento: -55 ° C ~ 125 ° C
Características de calidad y seguridad
Rango de temperatura de funcionamiento adecuado para aplicaciones industriales
Paquete robusto de montaje en superficie
Compatibilidad
Compatible con todos los CMO y Logic TTL
Áreas de aplicación
Telecomunicación
Proceso de datos
Instrumentación
Controles industriales
Ciclo de vida del producto
Estado del producto: activo
No se acerca a la interrupción
Reemplazos o actualizaciones generalmente disponibles
Varias razones clave para elegir este producto
Solución lógica NAND de alta entrada de entrada
Ideal para procesamiento de señales y funciones lógicas complejas
Capaz de conducir cargas de alta corriente
Longevidad del producto mejorado con estado de producto activo
Amplia compatibilidad con varios sistemas electrónicos
Adecuado para condiciones ambientales duras debido al amplio rango de temperatura
Montaje conveniente con un paquete de montaje en superficie de 14 TSOP
