Número de pieza del fabricante

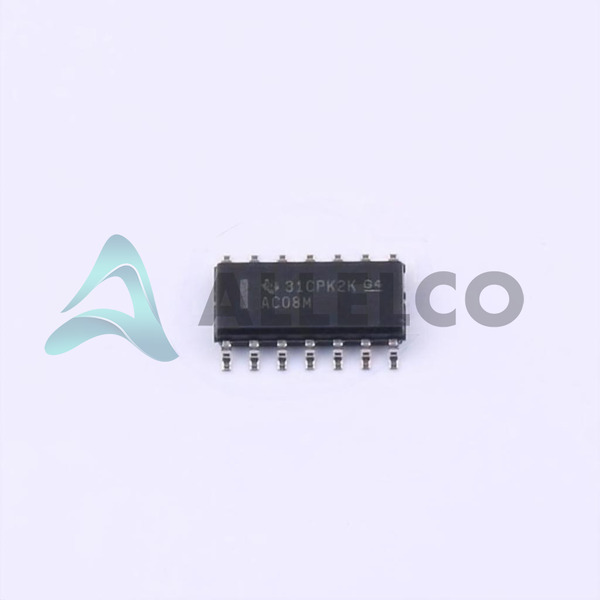

CD74AC08M96
Fabricante
Instrumentos de Texas
Introducción
El CD74AC08M96 es un quad 2-entrada y una puerta de la serie 74AC de Texas Instruments, adaptada para circuitos integrados de alta velocidad.
Características del producto y rendimiento
Funcionalidad lógica de quad 2 de entrada y puerta
Operación de alta velocidad
Corriente inactiva baja de 4 µA máximo
Corriente de salida de 24 mA para estados altos y bajos
Admite niveles de lógica de entrada de 0.3V hasta 3.85V
Retraso de propagación máxima rápida de 8.7ns a voltaje de suministro de 5 V y carga de 50 pf
El amplio rango de temperatura de funcionamiento de -55 ° C a 125 ° C
Ventajas de productos
Compatible con una amplia gama de voltajes de suministro (1.5V a 5.5V)
Diseñado para un consumo de energía mínimo en estado inactivo
Capacidad de accionamiento de alta salida
La detección de nivel de lógica de entrada precisa garantiza una operación confiable
Rendimiento robusto en condiciones de temperatura extrema
Parámetros técnicos clave
Voltaje de suministro: 1.5V ~ 5.5V
Corriente inactiva (máx): 4 µA
Corriente de salida alta, baja: 24 mA
Nivel lógico de entrada bajo: 0.3V ~ 1.65V;Alto: 1.2V ~ 3.85V
Retraso de propagación máxima @ V, Max CL: 8.7ns @ 5V, 50pf
Temperatura de funcionamiento: -55 ° C ~ 125 ° C
Características de calidad y seguridad
Fabricado por Texas Instruments, líder en tecnología de semiconductores, asegurando la alta calidad y la confiabilidad
Paquete de montaje en superficie para montaje seguro y disipación eficiente
Compatibilidad
La tecnología de montaje en superficie (paquete 14-soica) permite un uso eficiente en diseños modernos de PCB
La compatibilidad de voltaje amplia permite la integración en varios diseños de circuitos
Áreas de aplicación
Procesamiento de señal digital
Circuitos lógicos
Sistemas de transmisión de datos de alta velocidad
Dispositivos informáticos
Ciclo de vida del producto
Estado: Activo
Continuamente compatible sin planes inmediatos para la interrupción, asegurando la disponibilidad a largo plazo
Varias razones clave para elegir este producto
Operación de alta velocidad y bajo consumo de energía optimizan el rendimiento en aplicaciones exigentes
El rango de voltaje de suministro versátil y las capacidades de corriente de salida robusta mejoran la flexibilidad de diseño
Niveles de lógica de entrada precisos para una operación confiable en varias condiciones
El compromiso de Texas Instruments con la calidad y la longevidad admite proyectos y productos a largo plazo
El amplio rango de temperatura de funcionamiento lo hace adecuado para su uso en entornos hostiles
