Número de pieza del fabricante

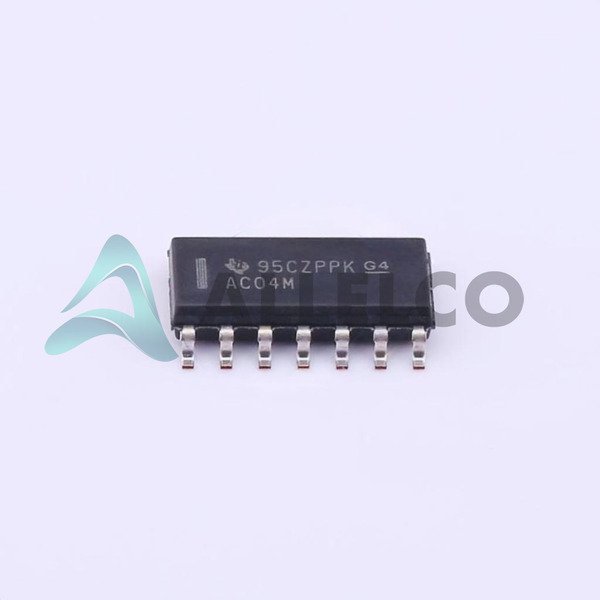

CD74AC04M96
Fabricante
Instrumentos de Texas
Introducción
El CD74AC04M96 es un circuito integrado del inversor CMOS de alta velocidad de Texas Instruments.Pertenece a la serie 74AC, conocida por su tecnología CMOS de alta velocidad avanzada.
Características del producto y rendimiento
Comprende seis inversores
Entrada única por circuito
Operación de alta velocidad
Bajo consumo de energía con una corriente inactiva máxima de 4 µA
Capacidad de corriente de salida alta de 24 mA para salidas altas y bajas
El voltaje de suministro amplio varía de 1.5V a 5.5V
Retraso de propagación rápida: 6.5ns a 5V de voltaje de suministro y carga de 50 pf
Compatibilidad del nivel de lógica de entrada: nivel bajo de 0.3V a 1.65V, nivel alto de 1.2V a 3.85V
Ventajas de productos
Versatilidad debido a su amplio rango de voltaje operativo
Adecuado para aplicaciones de alta velocidad
El consumo mínimo de energía mejora la duración de la batería en dispositivos portátiles
La capacidad de transmisión de alta salida permite conducir múltiples cargas
Parámetros técnicos clave
Tipo lógico: inversor
Número de circuitos: 6
Suministro de voltaje: 1.5V ~ 5.5V
Corriente inactivo (máx): 4 µA
Salida de corriente alta, baja: 24 mA, 24 mA
Retraso de propagación máxima @ V, Max CL: 6.5ns @ 5V, 50pf
Temperatura de funcionamiento: -55 ° C ~ 125 ° C
Tipo de montaje: soporte de superficie
Paquete / Caso: 14-SOIC
Características de calidad y seguridad
Fabricado por Texas Instruments, líder en soluciones de semiconductores, asegurando la alta calidad y la confiabilidad
Opera en un amplio rango de temperatura, garantizando el rendimiento en condiciones extremas
Compatibilidad
Compatible con otros circuitos lógicos de la serie 74
Adecuado para su uso en circuitos lógicos digitales y como buffers de interfaz
Áreas de aplicación
Telecomunicaciones
Dispositivos informáticos
Electrónica de consumo
Sistemas de control industrial
Ciclo de vida del producto
El estado del producto está activo, lo que indica disponibilidad y producción continua.
Actualmente no indica a acercarse la interrupción, asegurando un suministro confiable para futuros diseños.
Varias razones clave para elegir este producto
Alta confiabilidad y calidad ofrecida por Texas Instruments
Bajo consumo de energía adecuado para aplicaciones con batería
Rendimiento de alta velocidad para exigentes circuitos lógicos
Amplio rango de temperatura operativa adecuada para aplicaciones industriales
Flexibilidad en uso debido a su amplio rango de voltaje y alta capacidad de accionamiento de salida
