Número de pieza del fabricante

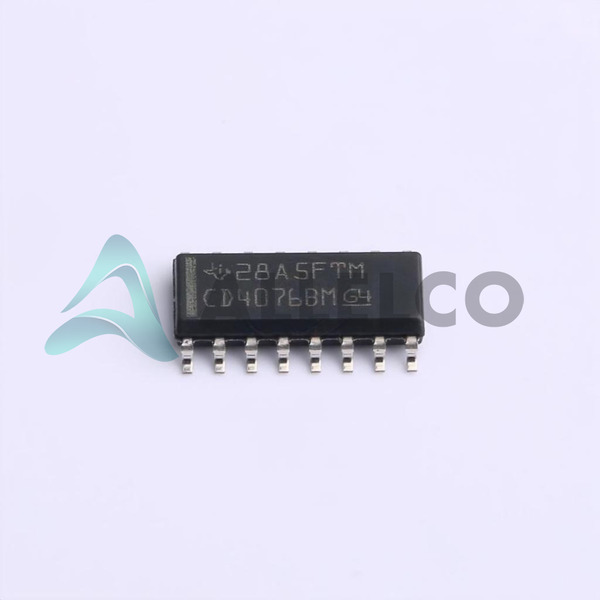

CD4076BMT
Fabricante
Instrumentos de Texas
Introducción
El CD4076BMT es un flip-flop cuádruple de tipo D con salidas Tri-State, parte de la serie Logic CMOS 4000B de Texas Instruments.
Características del producto y rendimiento
Flip-flop de 4 bits D-Type con salidas de tri-estate
Rango de temperatura de funcionamiento de -55 ° C a 125 ° C
Rango de voltaje de suministro de 3V a 18V
Corriente inactiva de 20 μA
Corriente de salida de 6.8 mA (alto y bajo)
Retraso de propagación máxima de 180 ns a 15V y 50 pf de carga
Frecuencia de reloj de 16 MHz
Capacitancia de entrada de 5 PF
Ventajas del producto
Salidas de tri-estatal para una fácil interfaz del bus
Voltaje de funcionamiento amplio y rango de temperatura
Bajo consumo de energía
Operación de alta velocidad
Facilidad de uso en circuitos lógicos digitales
Parámetros técnicos clave
Paquete: 16-SOIC (0.154 ", 3,90 mm de ancho)
Tipo de montaje: soporte de superficie
Serie: 4000B
Función: Restablecer
Tipo de entrada: disparador de borde positivo
Características de calidad y seguridad
ROHS3 Cumplante
Fabricado por los reconocidos instrumentos de Texas
Compatibilidad
El CD4076BMT es compatible con otros dispositivos lógicos CMOS de la serie 4000B y se puede usar en una amplia gama de aplicaciones lógicas digitales.
Áreas de aplicación
Circuitos lógicos digitales
Almacenamiento y recuperación de datos
Aplicaciones de tiempo y control
Aplicaciones de interfaz y bus
Ciclo de vida del producto
El CD4076BMT es una parte activa de producción de los instrumentos de Texas.Los reemplazos y las actualizaciones pueden estar disponibles en el futuro a medida que la tecnología evoluciona.
Razones clave para elegir este producto
Voltaje operativo amplio y rango de temperatura, lo que lo hace adecuado para diversas aplicaciones.
Salidas de tri-estatal para una fácil interfaz de bus e integración del sistema.
Bajo consumo de energía, ideal para dispositivos portátiles o portátiles.
Operación de alta velocidad de hasta 16 MHz, lo que permite un procesamiento de lógica digital rápida.
Diseño de CMOS robusto y cumplimiento de ROHS3, asegurando la calidad y la seguridad.
