Número de pieza del fabricante
CD4053BPWR
Fabricante
Instrumentos de Texas
Introducción

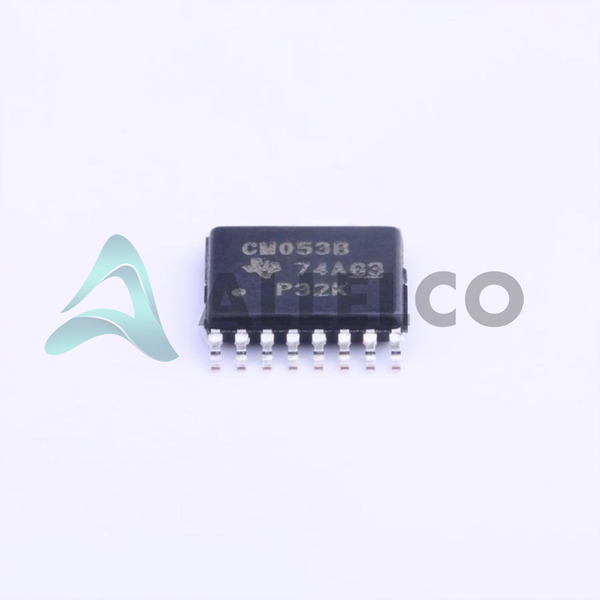

El CD4053BPWR es un circuito integrado de los instrumentos de Texas, con interruptores analógicos y multiplexores/demultiplexores.
Características del producto y rendimiento
Multiplexador triple de 2 canales con interruptores SPDT
Multiplexación y demultiplexación digital o analógica
Baja resistencia en el estado de 240ohm
Combinación estrecha de canal a canal de 5ohm
El suministro de voltaje amplio varía de 3V a 20V (único), ± 2.5V a ± 9V (dual)
Ancho de banda alto de -3dB de 30MHz para procesamiento de señal rápida
Peque diafalización de -40dB a 6MHz mejorando la integridad de la señal
Corriente de fuga mínima de 100NA y capacitancia de canal baja
Ventajas de productos
Versatilidad en el manejo de señales digitales y analógicas
Aislamiento alto fuera del estado y baja resistencia en el estado
Distorsión de la señal mínima debido a la baja capacitancia del canal y la diafonía
Adecuado para condiciones de funcionamiento duras con un rango de temperatura de -55 ° C a 125 ° C
Parámetros técnicos clave
Resistencia en el estado: 240ohm
Matriovación de canal a canal (ΔRon): 5ohm
Suministro de voltaje, único (V+): 3V a 20V
Suministro de voltaje, dual (V ±): ± 2.5V a ± 9V
Capacitancia del canal (CS (OFF), CD (OFF)): 0.2pf, 9pf
Fuga de corriente (es (OFF)) Máx: 100NA
Rango de temperatura de funcionamiento: -55 ° C a 125 ° C
Características de calidad y seguridad
El alto rango de temperatura de funcionamiento garantiza la confiabilidad en condiciones extremas
Mecanismo de interruptor SPDT robusto para mantener la integridad de la señal bajo cargas variables
Compatibilidad
Compatible con una amplia gama de voltajes lógicos de control
Capacidad de interfaz con una variedad de niveles de señal debido al amplio rango de suministro de voltaje
Montable en superficie con paquete estándar de 16-tssop para una fácil integración
Áreas de aplicación
Sistemas de telecomunicaciones
Sistemas de adquisición de datos
Enrutamiento de señal analógica
Equipo de prueba e instrumentación
Ciclo de vida del producto
Estado activo del producto con soporte en curso del fabricante
Actualmente no está cerca de la interrupción
Disponibilidad futura de reemplazos o actualizaciones confirmadas por Texas Instruments
Varias razones clave para elegir este producto
Alta flexibilidad para el procesamiento de señales analógicas y digitales
Excelente fidelidad de la señal con bajo ruido y diafonía
Amplia compatibilidad con varios niveles de fuente de alimentación
Adecuado para una amplia gama de aplicaciones, desde la electrónica industrial hasta el consumo
Soporte y confiabilidad de un fabricante líder de la industria, Texas Instruments
Disponibilidad para proyectos a largo plazo con estado de ciclo de vida activo
