Número de pieza del fabricante

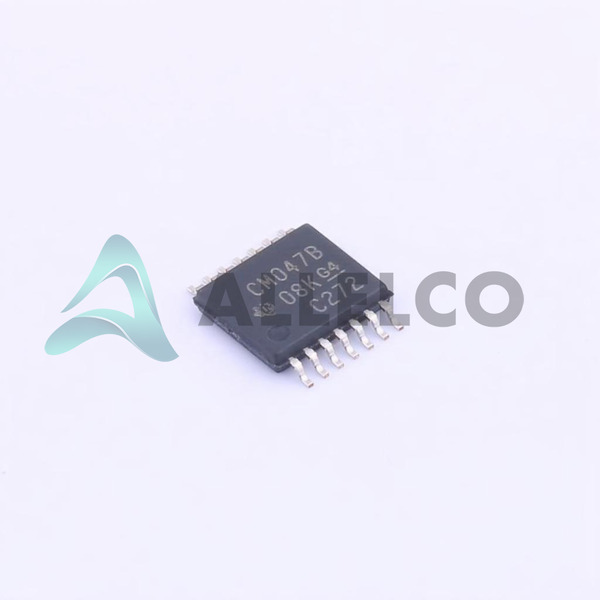

CD4047BPWR
Fabricante
Instrumentos de Texas
Introducción
El CD4047BPWR de Texas Instruments es un circuito integrado de mulivibradores lógicos versátiles, diseñado para aplicaciones complejas de generación de forma de tiempo y forma de onda.
Características del producto y rendimiento
Funciona como multivibrador de astilla y monostable
Configuración de circuito independiente único
El retraso de propagación de 80 ns garantiza tiempos de respuesta rápidos
Capaz de conducir salidas con corriente de 6.8 mA tanto alta como baja
El amplio rango de suministro de voltaje de 3 V a 18 V acomoda diversos entornos de energía
Admite temperaturas de funcionamiento entre -55 ° C y 125 ° C, lo que lo hace adecuado para condiciones extremas
Embalaje de Surface Mount TSSOP-14 para consideraciones de diseño compactas y eficientes
Ventajas de productos
La versatilidad en el funcionamiento tanto como un multivibrador astillable o monoestable mejora la flexibilidad de diseño.
Alta confiabilidad y estabilidad de rendimiento en una amplia gama de voltajes de suministro.
Diseño robusto que garantiza un funcionamiento en amplios rangos de temperatura, adecuados para aplicaciones industriales y automotrices.
Paquete compacto adecuado para aplicaciones con restricciones espaciales.
Parámetros técnicos clave
Tipo de lógica: Astable, monoestable
Circuitos independientes: 1
Retraso de propagación: 80 ns
Salida de corriente alta, baja: 6.8MA
Suministro de voltaje: 3 V ~ 18 V
Temperatura de funcionamiento: -55 ° C ~ 125 ° C
Tipo de montaje: soporte de superficie
Paquete / Caso: 14-TSOP
Características de calidad y seguridad
El CD4047BPWR está diseñado siguiendo los estrictos estándares de calidad y seguridad de Texas Instruments, asegurando la confiabilidad y la consistencia del rendimiento.
Compatibilidad
Compatible con una amplia gama de sistemas digitales y analógicos, lo que permite una fácil integración en diversos diseños de circuitos.
Áreas de aplicación
Circuitos de temporizador
Aplicaciones de oscilador
Generación de pulsos
Circuitos de divisor de frecuencia
Electrónica automotriz
Sistemas de control industrial
Ciclo de vida del producto
El CD4047BPWR está actualmente en producción activa, sin indicios de que se interrumpe por la interrupción.Texas Instruments generalmente ofrece un amplio soporte y notificación para los cambios en el ciclo de vida del producto, incluida la disponibilidad de reemplazos o actualizaciones.
Varias razones clave para elegir este producto
Alta versatilidad para múltiples tipos de aplicaciones de tiempo.
Rendimiento confiable en una amplia temperatura operativa y rango de voltaje.
La reputación de la calidad y la robustez de Texas Instruments en componentes electrónicos.
La facilidad de integración con circuitos analógicos y digitales mejora la flexibilidad de diseño.
La disponibilidad en un paquete compacto de montaje en superficie se adapta a diseños modernos de circuitos que ahorran espacio.
