Número de pieza del fabricante

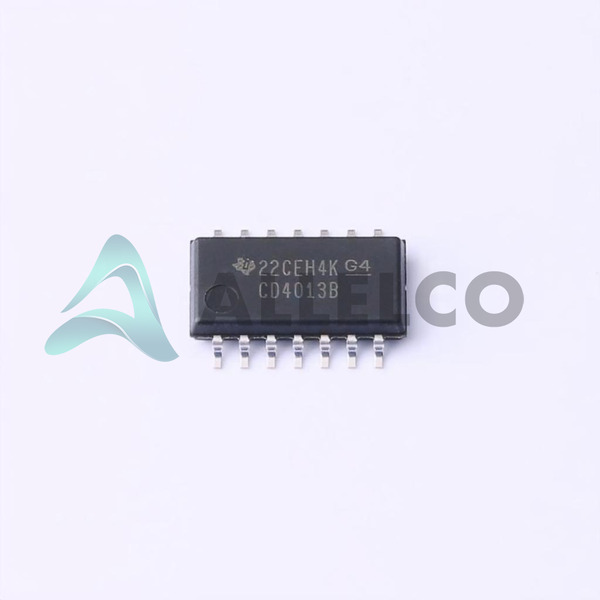

CD4013BNSR
Fabricante
Instrumentos de Texas
Introducción
El CD4013BNSR es un dispositivo lógico Flip-Flop dual de tipo D diseñado por Texas Instruments, parte de la serie 4000B.Se utiliza principalmente en aplicaciones que requieren un estado lógico estable que puede controlarse por condiciones preestablecidas o de reinicio.
Características del producto y rendimiento
Configuración de flip-flop dual de tipo D
Tipo de disparo de borde positivo
Tipo de salida complementario
Frecuencia de reloj máxima de 24 MHz
Retraso de propagación máxima de 90ns a 15V, 50pf
Capaz de operar dentro de un rango de suministro de voltaje de 3V a 18V
Corriente de inicio baja de 4 µA
Capacitancia de entrada de 5 pf
Ventajas de productos
Inmunidad de alto ruido
Estados lógicos estables controlados a través de las entradas establecidas (preestablecidas) y restablecer las entradas
Bajo consumo de energía debido a una corriente inactiva mínima
Parámetros técnicos clave
Número de elementos: 2
Número de bits por elemento: 1
Frecuencia de reloj: 24 MHz
Retraso de propagación: 90ns @ 15V, 50pf
Corriente de salida: alto, bajo 6.8 mA
Rango de suministro de voltaje: 3V ~ 18V
Corriente inactiva: 4 µA
Capacitancia de entrada: 5 pf
Rango de temperatura de funcionamiento: -55 ° C ~ 125 ° C
Características de calidad y seguridad
Rango de temperatura de funcionamiento robusto de -55 ° C a 125 ° C asegura la confiabilidad en condiciones extremas
Compatibilidad
Tipo de montaje: soporte de superficie
Paquete: 14-SOIC (0.209 ", 5.30 mm de ancho)
Áreas de aplicación
Temporizadores
Registros de cambio
Sistemas automotrices
Aplicaciones de almacenamiento de datos
Electrónica industrial
Ciclo de vida del producto
El CD4013BNSR está actualmente activo y ampliamente disponible.No está cerca de la interrupción, y los reemplazos o actualizaciones están disponibles si es necesario.
Varias razones clave para elegir este producto
Alta confiabilidad con una amplia idoneidad de rango de temperatura
Longevidad del dispositivo de mejora de la operación de baja potencia y eficiencia energética
Rango de suministro de voltaje flexible que facilita la integración en varios diseños de circuitos
Configuración de Flip-Flop dual que ofrece versatilidad en aplicaciones de circuitos lógicos
Amplia compatibilidad con la tecnología de montaje en superficie para el diseño de PCB simplificado
