Número de pieza del fabricante

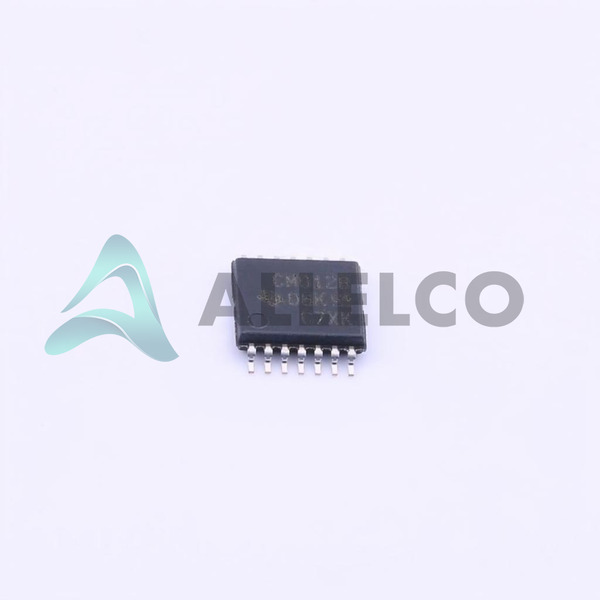

CD4012BPWR
Fabricante
Instrumentos de Texas
Introducción
El CD4012BPWR es una puerta NAND Dual de 4 entradas CMOS de los instrumentos de Texas diseñados para la serie 4000B, que ofrece un rendimiento confiable en varias operaciones lógicas.
Características del producto y rendimiento
Tecnología CMOS para consumo de energía mínimo
Configuración de puerta NAND de 4 entradas dual
Rango de voltaje de funcionamiento amplio (3V a 18 V)
Corriente inactiva baja (1 µA Max)
Capaz de conducir 3.4 mA (salidas altas y bajas)
Acepta niveles de lógica de entrada de 1.5V a 11V para una interfaz flexible
Retraso de propagación rápida (90ns máx a 15 V y 50pf de carga)
Funciona en un amplio rango de temperatura (-55 ° C a 125 ° C)
Ventajas de productos
El bajo consumo de energía mejora la duración de la batería en aplicaciones portátiles
El rango de voltaje amplio acomoda varios suministros
El nivel de lógica de entrada versátil, compatibilidad con las aplicaciones de voltaje mixto
El rango de temperatura de funcionamiento robusto garantiza la confiabilidad en entornos duros
Parámetros técnicos clave
Voltaje de suministro: 3V ~ 18V
Corriente inactiva: 1 µA Max
Corriente de salida alta, baja: 3.4mA
Nivel lógico de entrada bajo: 1.5V ~ 4V
Nivel lógico de entrada alto: 3.5V ~ 11V
Retraso de propagación máxima @ V, Max CL: 90ns @ 15V, 50pf
Temperatura de funcionamiento: -55 ° C ~ 125 ° C
Tipo de montaje: soporte de superficie
Paquete de 14-TSOP
Características de calidad y seguridad
Fabricado por Texas Instruments, líder en confiabilidad y calidad semiconductores.
Compatibilidad
El paquete de montaje de superficie (14-TSOP) es ampliamente compatible con los procesos modernos de fabricación de PCB.
Áreas de aplicación
Controles industriales
Dispositivos con batería
Proceso de datos
Electrónica de consumo
Telecomunicaciones
Ciclo de vida del producto
El CD4012BPWR se encuentra actualmente en producción activa sin indicios de que se interrumpe la interrupción, asegurando la disponibilidad a largo plazo.Las actualizaciones o reemplazos son parte del compromiso de Texas Instruments con la longevidad del producto.
Varias razones clave para elegir este producto
La alta capacidad de integración con doble entrada proporciona eficiencia en circuitos lógicos complejos.
El bajo consumo de energía es ideal para aplicaciones sensibles a la energía.
El amplio rango de voltaje y los niveles de lógica de entrada ofrecen una gran flexibilidad de diseño.
El rendimiento robusto de la temperatura garantiza la confiabilidad en condiciones extremas.
Respaldado por la reputación de Texas Instruments por calidad, confiabilidad y apoyo.
