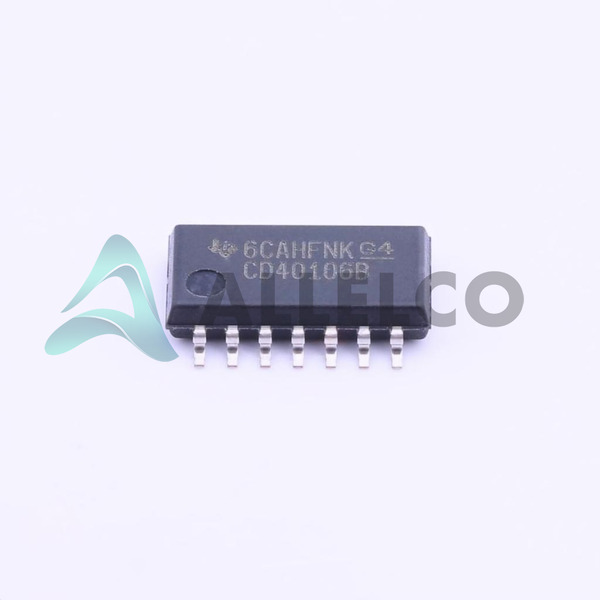

Número de pieza del fabricante
CD40106BNSR
Fabricante
Instrumentos de Texas
Introducción
CD40106BNSR es un inversor Hex Schmitt Trigger diseñado para aplicaciones de compuerta lógica.
Características del producto y rendimiento
Puerta lógica del inversor con entradas Schmitt-Trigger
Configuración del circuito de inversor hexadecimal (6 inversores)
Montaje de superficie 14-SOICA
Admite un amplio rango de suministro de voltaje (3V a 18V)
Corriente inactiva baja de 4 µA Max
Corriente de salida simétrica de 3.4MA (alta y baja)
Retraso de propagación rápida de 120ns máximo a 15V, 50pf
Ventajas de productos
Inmunidad de alto ruido debido a la acción de Schmitt Trigger
Adecuado para una amplia gama de voltajes operativos
Consumo de energía mínimo en modo de espera
Capaz de conducir cargas moderadas
Parámetros técnicos clave
Tipo lógico: inversor con disparador de schmitt
Número de circuitos: 6
Voltaje - Suministro: 3V a 18V
Corriente - Obliescent (Max): 4 µA
Corriente - salida alta, baja: 3.4mA, 3.4MA
Retraso de propagación máxima @ V, Max CL: 120ns @ 15V, 50pf
Rango de temperatura de funcionamiento: -55 ° C a 125 ° C
Características de calidad y seguridad
Fabricado por Texas Instruments, líder en soluciones de semiconductores
Rango de temperatura robusto que garantice la confiabilidad en diversas condiciones
Cumplimiento de los estándares de la industria para la seguridad y la calidad
Compatibilidad
Compatible con la tecnología de montaje de superficie estándar (SMT)
Utilizable con varias familias lógicas debido al amplio rango de voltaje de suministro
Áreas de aplicación
Electrónica de consumo
Sistemas de control industrial
Generación de forma de onda
Procesamiento de señal
Electrónica automotriz
Ciclo de vida del producto
Estado: Activo
Actualmente no está cerca de la interrupción
Reemplazos disponibles a través de la cartera de Texas Instruments
Varias razones clave para elegir este producto
Rendimiento confiable en temperatura extrema de -55 ° C a 125 ° C
Operación de eficiencia energética con baja corriente de inicio
Uso flexible con una amplia gama de voltajes de suministro
Características robustas de inmunidad de ruido para operación estable
Capaz de interactuar con varios tipos de circuitos electrónicos
